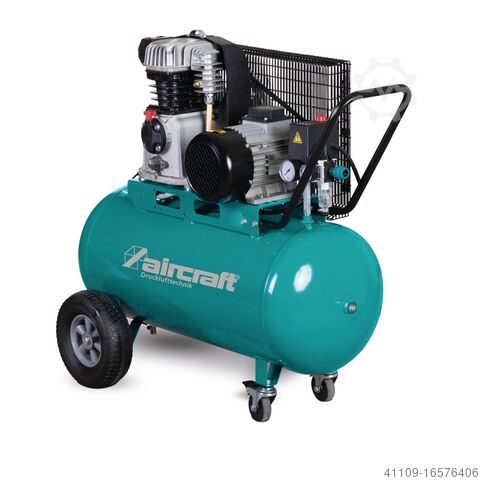

Compressore a pistone

Aircraft AIRSTAR 603/90

Compressore a pistoni AIRSTAR 603/90 per aeromobili

Compressori a pistoni mobili con trasmissione a cinghia.

DATI TECNICI
Dimensioni e pesi
Lunghezza (prodotto) circa 1030 mm
Larghezza/profondità (prodotto) circa 440 mm
Altezza (prodotto) circa 850 mm
Peso (netto) circa 71 kg

Dati elettrici
Bsdpfot H N R Aox Af Ielp
Tensione di alimentazione400V
Frequenza di rete50Hz
Motore di azionamento Motore elettrico
Potenza in uscita3,0kW
Potenza in ingresso3,67kW
Ciclo di lavoro del motore di azionamento75%

Emissione di rumore
Livello di potenza sonora Lw94dB(A)
Spiegazione Livello di potenza sonora Livello di potenza sonora secondo DIN EN ISO 3744 (Direttiva 2000/14/CE)
Livello di pressione sonora Lp77dB(A)
Spiegazione Livello di pressione sonora Livello di pressione sonora a 1 m di distanza secondo DIN 45635 T 13

Compressore
Sistema di compressione HOS
Senza olio / lubrificato a olio Lubrificato a olio
Capacità di aspirazione circa 510 l/min
Capacità di riempimento circa 400 l/min
Spiegazione Capacità di riempimento a 6 bar di pressione di esercizio
Numero di cilindri 2
Numero di stadi di compressione 1
Velocità del compressore 1310min¯¹
Corsa del pistone 58 mm
Diametro del pistone 65 mm

Serbatoio dell'aria compressa
Pressione massima10bar Capacità serbatoio90l
Serbatoio verticale / orizzontale Orizzontale
Superficie del serbatoio verniciata a polvere

ATTREZZATURA
Controllo della pressione Filtro regolatore di pressione
Pressostato automatico CONDOR
Trasmissione a cinghia trapezoidale
Materiale della linea dell'aria compressa Rame
Preparazione dell'aria compressa Filtro regolatore di pressione
Presa d'aria compressa Un giunto di sicurezza
Scarico condensa Valvola a sfera
Serbatoio dell'aria compressa Verniciato a polvere con garanzia decennale contro la formazione di ruggine
Base del serbatoio Due ruote con pneumatici in schiuma PU, due ruote piroettanti con freno di stazionamento
Cavo di collegamento 2 m
Spina CEE 400 V con invertitore di fase
