Tornio universale per metalli

CORMAK 500x1500YC

La tornio universale CORMAK 500 x 1500YC è un tornio per metalli di alta qualità, progettato per una lavorazione precisa ed efficiente di componenti cilindrici. La sua struttura robusta, i componenti meccanici avanzati e la ricca dotazione standard lo rendono una scelta eccellente per impianti di produzione, officine di utensili e reparti di manutenzione.
Njdpei Apqlefx Akkslf

Caratteristiche principali

* Diametro di tornitura sopra il piano: 500 mm – consente la lavorazione di un'ampia gamma di pezzi.
* Corsa del mandrino: 105 mm – permette la lavorazione di alberi e tubi lunghi.
* Cavalletto rimovibile – possibilità di tornitura di pezzi con diametro fino a 710 mm.
* Motore principale 7,5/9 kW – garantisce una potenza costante anche sotto carichi elevati.
* Lettura digitale della posizione su 3 assi – aumenta la precisione delle operazioni e riduce il rischio di errori.
* Sistema di avanzamento rapido – velocizza le operazioni longitudinali e trasversali (4,5 e 1,9 m/min).
* Ingranaggi del mandrino temprati e rettificati – lunga durata e stabilità operativa.
* Ampia gamma di filettature senza sostituzione degli ingranaggi: metriche, in pollici, modulari, D.P.
* Set di 7 utensili da tornitura 25x25 mm + cono MK5 in dotazione – pronto all'uso immediatamente dopo l'avvio.

Costruzione e tecnologia

Il modello 500 x 1500YC è basato su un robusto piano in ghisa di 400 mm di larghezza, temprato a induzione e rettificato con precisione. La struttura del piano garantisce un efficace smorzamento delle vibrazioni e resistenza alla torsione. Il mandrino, montato su cuscinetti a sfere di alta qualità, garantisce un funzionamento stabile ad alte velocità. L'intero sistema è controllato da un pannello ergonomico con la possibilità di selezionare facilmente la velocità e l'avanzamento.

Precisione ed efficienza operativa

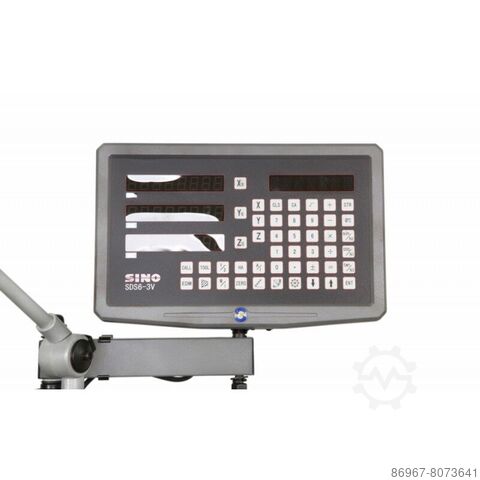

Grazie all'utilizzo della lettura digitale della posizione (DRO) su 3 assi, l'operatore ha il pieno controllo del pezzo da lavorare. Il sistema di avanzamento automatico e la filettatura sono controllati da una vite senza fine e un rullo di trazione, mentre l'indicatore meccanico delle filettature consente un rapido ritorno alla posizione iniziale senza rischio di errore. La corsa del mandrino di 105 mm consente la lavorazione di pezzi con diametri interni maggiori, mentre il mandrino a 3 griffe da 315 mm garantisce un fissaggio solido del pezzo.

Dotazione standard

* Lettura digitale a 3 assi
* Mandrino a 3 griffe da 315 mm
* Mandrino a 4 griffe da 400 mm
* Controsupporti: fisso e mobile
* Cono fisso MK5 e bussola di riduzione

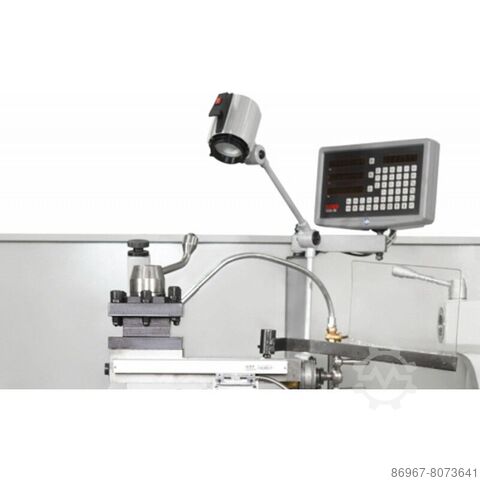

* Sistema di raffreddamento e illuminazione di lavoro
* Chiavi di servizio e protezioni conformi alle normative CE

Dati tecnici
Diametro di tornitura sopra il piano 500 mm
Diametro di tornitura sopra il carro 300 mm
Diametro di tornitura nel foro del mandrino 710 mm
Lunghezza di tornitura nel foro del mandrino 240 mm
Distanza tra le punte 1500 mm
Piano temprato a induzione
Larghezza del piano 400 mm
Diametro del mandrino 315 mm
Diametro della corsa del mandrino 105 mm
Cono del mandrino D1-8 CAMLOCK
Alloggiamento del mandrino MK 6
Gamma di velocità del mandrino 36 - 1600 giri/min (12)
Dimensioni massime dell'utensile 25 x 25 mm
Gamma di avanzamento longitudinale 0,063 - 2,52 mm/giro
Gamma di avanzamento trasversale 0,027 - 1,07 mm/giro
Filettatura metrica 1 - 14 mm (22 tipi)
Filettatura in pollici 28 - 2 TPI (25 tipi)
Filettatura modulare 0,5 - 7 mm (18 tipi)
Filettatura D.P. 56 - 4 D.P. (24 tip
