Tornio verticale

Emag VL5

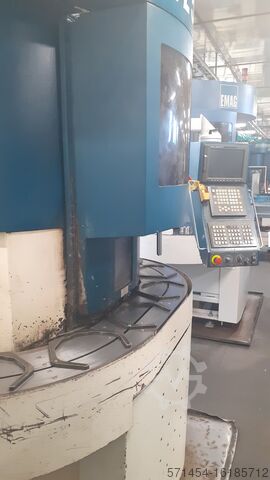

Condizione: buona (usata), Anno di produzione: 2008, Funzionalità: perfettamente funzionante, numero macchina/veicolo: 101458, Machine Data Sheet General Information Manufacturer: EMAG Machine type: CNC Vertical Turning Machine Model: VL5 S Serial no.: 101458 Year of manufacture: 2008 Technical Specifications Max. chuck diameter: 260 mm Max. swing diameter: 260 mm X-axis travel: 570 mm X-axis working stroke: 250 mm Z-axis travel: 200 mm Gbjdpextpi Sjfx Abnei Conveyor belt max. permissible total weight: 120 kg Conveyor belt max. diameter: 220 mm Front spindle bearing diameter: 110 mm Main drive AC asynchronous motor max. speed: 4,500 (5,000) rpm Drive power at 100/40% duty cycle: 18/27 kW Torque at 100/40% duty cycle: 202/303 Nm Number of tools: 12 pcs. Tool holder DIN: 69880, diameter 40 mm, max. tool length 190 mm Chip conveyor, hinged belt type: 1,250 mm discharge height Coolant tank: 315 litres, 8 bar Control system: Siemens 840 D Connected load: 42 kW Voltage: 400V 50Hz Weight: approx. 6,500 kg Space requirement: 10 m²

Condizione: eccellente (usata), Anno di produzione: 2008, Funzionalità: perfettamente funzionante, DATI TECNICI SPECIFICHE DELLA MACCHINA Gsdpfx Asx Elf Ajbnebi CAMPO DI LAVORO • Diametro massimo dell'autocentrante: 260 mm • Diametro massimo di rotazione: 260 mm • Diametro massimo di lavorazione: 220 mm • Lunghezza massima del pezzo: 110 mm • Corsa asse X: 570 mm • Corsa operativa asse Z: 250 mm • Corsa asse Z: 200 mm AUTOMAZIONE CHIUSA STANDARD • Numero di telai portapezzo per diametro 80-220 mm: 14 pz • Numero di telai portapezzo per diametro 30-160 mm: 18 pz • Numero di telai portapezzo per diametro 30-85 mm: 30 pz • Carico totale massimo: 120 kg PUNTI DI COMMUTAZIONE PICK-UP • Pressione esercitata: 1 mm • Sovrapressione, arresto di emergenza: 5 mm • Corsa massima molla di presa: 30 mm SISTEMA A CATENA • Lunghezza catena: 182 pollici • Passo catena: 1 pollice (25,4 mm) • Tensione della catena con 20 telai: 400 N • Ruota catena Z: 30 • Rapporto di trasmissione i: 100 • Giri motore per giro di cinghia: 540 TEMPO DI CARICO • Tempo di carico: 2-4 secondi MANDRINO PRINCIPALE • Flangia mandrino secondo DIN 55026, misura 6 • Diametro supporto anteriore mandrino: 110 mm • Velocità massima mandrino: 4.500 giri/min (5.500 opzionale) AZIONAMENTO PRINCIPALE – MOTORE ASINCRONO AC TIPO 1MB241H • Potenza a ciclo 100%: 18 kW • Potenza a ciclo 40%: 27 kW • Coppia a ciclo 100%: 202 Nm • Coppia a ciclo 40%: 303 Nm • Velocità di coppia nominale: 850 giri/min AZIONAMENTO AVANZAMENTO • Velocità rapida asse X: 60 m/min • Velocità rapida asse Z: 30 m/min • Forza di avanzamento X e Z: 5,5 kN • Diametro vite a ricircolo di sfere X e Z: 40 mm • Accelerazione: 5 m/s² PORTAUTENSILI • Attacco utensili cilindrico secondo DIN 69880, 12 posizioni • Diametro gambo: 40 mm • Lunghezza massima utensile (incluso portautensile): 190 mm • Diametro massimo di rotazione: 740 mm PORTAUTENSILI CON UTENSILI MOTORIZZATI • Attacco utensili cilindrico secondo DIN 69880, 12 posizioni • Diametro gambo: 40 mm • Velocità massima: 6.000 giri/min • Velocità di coppia nominale: 3.000 giri/min • Coppia massima al 10% ciclo: 45 Nm • Coppia massima al 40% ciclo: 30 Nm • Coppia massima al 100% ciclo: 15 Nm EQUIPAGGIAMENTO ELETTRICO • Tensione di esercizio: 400–480 V • Tensione di comando DC: 24 V • Tensione di comando AC: 230 V • Frequenza: 50 o 60 Hz • Potenza assorbita: 42 kW • Protezione di linea: 63 A • Standard progettazione elettrica: VDE 0113 DIMENSIONI E PESO • Lunghezza: 2.680 mm • Lunghezza con evacuatore trucioli: 3.820 mm • Larghezza: 2.040 mm • Altezza: 2.400 mm • Peso macchina: circa 6.500 kg EMISSIONI ACUSTICHE • Secondo DIN 45635 • Livello di pressione sonora misurato: 78 dB(A) durante la lavorazione continua su provino cilindrico.

Condizione: usata, Anno di produzione: 2007, Funzionalità: perfettamente funzionante, numero macchina/veicolo: 100864, Caratteristiche tecniche: Area di lavoro # Diametro massimo della piastra di serraggio: 260 mm # Diametro massimo di tornitura: 260 mm # Diametro massimo di lavorazione: 220 mm # Lunghezza massima del pezzo: 110 mm # Corsa asse X: 570 mm / Velocità rapida in X: 60 m/min # Corsa asse Z: 200 mm / Velocità rapida in Z: 30 m/min # Corsa asse Y: 40 mm / Velocità rapida in Y: 30 m/min # Automazione chiusa standard (numero di nidi di carico con diametro del pezzo ,14/(80...200),18/(30...160),30/(30...85)) Mandrino principale # Mandrino secondo DIN 55026: Dimensione 6 # Velocità massima: 4500 giri/min # Potenza con ciclo di lavoro 100 / 40%: 18 / 27 kW # Coppia con ciclo di lavoro 100 / 40%: 202 / 303 Nm Portautensili motorizzato # Portautensili a codolo cilindrico secondo DIN 69880: 12 - VDI40 # Numero di posizioni: 12 # Lunghezza massima utensile (incluso portautensili): 190 mm # Velocità massima: 6000 giri/min # Coppia massima con ciclo di lavoro 10%: 37 Nm, 25%: 26 Nm, 100%: 14 Nm Equipaggiamento elettrico # Tensione d'esercizio: 400 - 480 V # Potenza assorbita: 42 kW Dimensioni Gbjdpfxoxxttfe Abnsi # Dimensioni totali: Lunghezza=2680 mm (3820 con estrattore trucioli), Larghezza=2040 mm, Altezza=2400 mm # Peso: 6500 Kg Caratteristiche e prestazioni principali: # Struttura verticale: evacuazione ottimale dei trucioli e agevole carico/scarico. # Controllo: GE Fanuc Series 18i TB. # Alta precisione: precisione di posizionamento assi X, Z ±0,001 mm con righe ottiche Heidenhain # Mandrino principale: elevata potenza e ampia gamma di velocità. # Carico/scarico automatico: i pezzi vengono alimentati e rimossi tramite automazione integrata. # Utensili motorizzati: possibilità di lavorazioni aggiuntive come foratura e fresatura. # Nastro evacuazione trucioli # Documentazione: solo versione cartacea disponibile, non elettronica Stato macchina: FUNZIONANTE

Condizione: da restaurare (usata), Anno di produzione: 2007, Funzionalità: non funzionante, numero macchina/veicolo: P-30010521, Caratteristiche tecniche: Area di lavoro # Diametro massimo del piatto di serraggio: 260 mm # Diametro massimo di tornitura: 260 mm # Diametro massimo di lavorazione: 220 mm # Lunghezza massima del pezzo: 110 mm # Corsa asse X: 570 mm / Velocità rapida in X: 60 m/min # Corsa asse Z: 200 mm / Velocità rapida in Z: 30 m/min # Corsa asse Y: 40 mm / Velocità rapida in Y: 30 m/min # Automazione chiusa standard (numero di postazioni di carico in base al diametro del pezzo ,14/(80...200),18/(30...160),30/(30...85)) Mandrino principale # Mandrino secondo DIN 55026: Dimensione 6 # Velocità massima: 4.500 giri/min # Potenza a ciclo di lavoro 100 / 40%: 18 / 27 kW # Coppia a ciclo di lavoro 100 / 40%: 202 / 303 Nm Portautensili motorizzato Gbedpfx Aoxxt D Robnji # Supporti portautensili a codolo cilindrico secondo DIN 69880: 12 - VDI40 # Numero di posizioni: 12 # Lunghezza massima utensile compreso il portautensile: 190 mm # Velocità massima: 6.000 giri/min # Coppia massima a ciclo di lavoro 10%: 37 Nm, a 25%: 26 Nm, a 100%: 14 Nm Equipaggiamento elettrico # Tensione di alimentazione: 400 - 480 V # Potenza allacciata: 42 kW Dimensioni # Dimensioni totali: Lunghezza=2.680 mm (3.820 mm con evacuazione trucioli), Larghezza=2.040 mm, Altezza=2.400 mm # Peso: 6.500 kg Caratteristiche e capacità principali: # Design verticale: evacuazione trucioli ottimale e facile carico/scarico. # Controllo: GE Fanuc Serie 18i TB. # Alta precisione: Precisione di posizionamento sugli assi X e Z ±0,001 mm con righe ottiche Heidenhain # Mandrino principale: elevata potenza e ampio range di velocità. # Carico/scarico automatico: i pezzi vengono caricati e scaricati tramite automazione integrata. # Utensili motorizzati: possibilità di utilizzare utensili motorizzati per operazioni di foratura e fresatura. # Trasportatore di evacuazione trucioli # Documentazione: elettronica non disponibile & manuale cartaceo incompleto Stato macchina: NON FUNZIONANTE # Driver mandrino # Riga ottica asse X # Porta di sicurezza Euchner # Elettrovalvola emulsione x2

Condizione: usata, Anno di produzione: 2007, Funzionalità: funzionalità limitata, numero macchina/veicolo: P-30008793, Caratteristiche tecniche: Area di lavoro # Diametro massimo piastra autocentrante: 260 mm # Diametro massimo di tornitura: 260 mm # Diametro massimo di lavorazione: 220 mm # Lunghezza massima del pezzo: 110 mm # Corsa sull’asse X: 570 mm / Velocità rapida in X: 60 m/min # Corsa sull’asse Z: 200 mm / Velocità rapida in Z: 30 m/min # Automazione chiusa standard (numero di alloggiamenti di carico in base al diametro pezzo: 14/(80...200), 18/(30...160), 30/(30...85)) Mandrino principale # Mandrino conforme DIN 55026: taglia 6 # Velocità massima: 4.500 giri/min # Potenza con ciclo di lavoro 100/40%: 18/27 kW # Coppia con ciclo di lavoro 100/40%: 202/303 Nm Portautensili motorizzato # Portautensili a codolo cilindrico secondo DIN 69880: 12 – VDI40 # Numero di posizioni: 12 # Lunghezza max utensile incluso portautensile: 190 mm Gsdpfoxxr Rpsx Abnjbi # Velocità massima: 6.000 giri/min # Coppia max: ciclo 10%: 37 Nm, ciclo 25%: 26 Nm, ciclo 100%: 14 Nm Impianto elettrico # Tensione di esercizio: 400 - 480 V # Potenza allacciata: 42 kW Dimensioni # Dimensioni totali: Lunghezza = 2.680 mm (3.820 mm con evacuatore trucioli), Larghezza = 2.040 mm, Altezza = 2.400 mm # Peso: 6.500 kg Caratteristiche e capacità principali: # Struttura verticale: evacuazione trucioli ottimale e caricamento/scaricamento facilitato. # CNC: GE Fanuc Series 18i TB. # Alta precisione: Precisione di posizionamento assi X e Z ±0,001 mm con righe ottiche Heidenhain. # Mandrino principale: elevata potenza e ampia gamma di velocità. # Carico/scarico automatico: pezzi gestiti tramite sistema di automazione integrato. # Utensili motorizzati: possibilità di eseguire operazioni di fresatura e foratura. # Nastro evacuatore trucioli # Documentazione: elettronica non disponibile; manuale cartaceo disponibile Condizione macchina: FUNZIONANTE # Pulsante/switch sicurezza sul pannello operatore guasto

Condizione: da restaurare (usata), Anno di produzione: 2007, Funzionalità: non funzionante, numero macchina/veicolo: P-30010522, Caratteristiche tecniche: Area di lavoro # Diametro massimo della piastra di serraggio: 260 mm Gbjdpfx Aboxxkh Tonji # Diametro massimo di tornitura: 260 mm # Diametro massimo di lavorazione: 220 mm # Lunghezza massima del pezzo: 110 mm # Corsa asse X: 570 mm / Velocità rapida asse X: 60 m/min # Corsa asse Z: 200 mm / Velocità rapida asse Z: 30 m/min # Automazione chiusa standard (numero di nidi di carico con diametro pezzo ,14/(80...200),18/(30...160),30/(30...85)) Mandrino principale # Mandrino conforme DIN 55026: Taglia 6 !!! Sostituito completamente nuovo nel 2024 !!! # Velocità massima: 4500 rpm # Potenza ciclo lavoro 100 / 40%: 18 / 27 kW # Coppia ciclo lavoro 100 / 40%: 202 / 303 Nm Portautensili con utensili motorizzati # Supporti codolo cilindrico secondo DIN 69880: 12 - VDI40 # Numero di posizioni: 12 # Lunghezza massima utensile inclusa portautensile: 190 mm # Velocità massima: 6000 rpm # Coppia massima a ciclo 10%: 37 Nm, ciclo 25%: 26 Nm, ciclo 100%: 14 Nm Impianto elettrico # Tensione di esercizio: 400 - 480 V # Potenza allacciata: 42 kW Dimensioni # Dimensioni totali: Lunghezza=2680 mm (3820 con evacuazione trucioli), Larghezza=2040 mm, Altezza=2400 mm # Peso: 6500 Kg Principali caratteristiche e capacità: # Struttura verticale: evacuazione trucioli ottimale e caricamento/scaricamento facilitati. # Controllo: GE Fanuc Series 18i TB. # Alta precisione: precisione di posizionamento su assi X,Z ±0,001 mm, righe ottiche Heidenhain # Mandrino principale: elevata potenza e ampia gamma di velocità. # Carico/scarico automatico: i pezzi vengono caricati e scaricati tramite automazione integrata. # Utensili motorizzati: possibilità di utilizzo di utensili motorizzati per lavorazioni di foratura e fresatura. # Nastro evacuazione trucioli # Documentazione: elettronica non disponibile, manuale cartaceo parzialmente disponibile Stato macchina: NON FUNZIONANTE # 4 elettrovalvole idrauliche da sostituire # Pompa emulsione guasta

Condizione: da restaurare (usata), Anno di produzione: 2011, Funzionalità: non funzionante, numero macchina/veicolo: 102920, Caratteristiche tecniche: Area di lavoro # Diametro massimo del piatto autocentrante: 250 mm # Diametro massimo di tornitura: 270 mm # Diametro massimo di lavorazione: 220 mm # Lunghezza massima del pezzo: 175 mm # Corsa asse X: 660 mm / Velocità rapida in X: 60 m/min # Corsa asse Z: 300 mm / Velocità rapida in Z: 30 m/min # Automazione chiusa standard (numero di nidi di carico con diametro del pezzo: 14/(80...200), 18/(30...160), 30/(30...85)) Mandrino principale # Mandrino secondo DIN 55026: Size 6 # Velocità massima: 4500 giri/min # Potenza al 100/40% ciclo di lavoro: 18 / 27 kW # Coppia al 100/40% ciclo di lavoro: 202 / 303 Nm Godpfx Asxxiwyjbnjbi Portautensili motorizzato # Supporti a codolo cilindrico secondo DIN 69880: 12 - VDI40 # Numero posizioni: 12 # Lunghezza massima utensile (compreso il porta utensile): 190 mm # Velocità massima: 6000 giri/min # Coppia massima al 10% ciclo di lavoro: 37 Nm, 25% ciclo: 26 Nm, 100% ciclo: 14 Nm Impianto elettrico # Tensione di alimentazione: 400 V # Potenza installata: 36 kW / 80A Dimensioni # Dimensioni totali: Lunghezza=3120mm (4185mm con evacuatore trucioli), Larghezza=2266 mm, Altezza=3200 mm # Peso: 7500 Kg Caratteristiche principali e capacità: # Struttura verticale: Ottima evacuazione dei trucioli e facilità di carico/scarico # Controllo: Siemens 840D # Alta precisione: Precisione di posizionamento su assi X, Z e Y ±0,001 mm con righe lineari Heidenhain # Mandrino principale: Elevata potenza e ampia gamma di velocità # Carico/scarico automatico: Pezzi alimentati e rimossi tramite automazione integrata # Utensili motorizzati: Possibilità di lavorazioni di foratura e fresatura # Sensore rilevamento pezzo con misuratore di pressione aria gettata mandrino: Sensore di posizione lineare SMW Autoblock LPS-X # Controllo di processo: Marposs T25 # Nastro evacuatore trucioli # Sistema refrigerazione emulsione: Texa Modello TCW55PMSBXMF000 max 30 bar di ingresso # Filtrazione emulsione con filtro a carta: Micron filter Modello EVO500Pro+KMT150, 550 litri, 80l/min # Documentazione: Disponibile sia in formato elettronico che cartaceo Stato macchina: NON FUNZIONANTE # Motore portautensili motorizzato # Pattini e guide di scorrimento assi X & Z # Blocco compensazione pressione idraulica

Condizione: usata, Anno di produzione: 2011, Funzionalità: perfettamente funzionante, numero macchina/veicolo: 102821, Caratteristiche tecniche: Area di lavoro # Diametro massimo della piastra di serraggio: 250 mm # Diametro massimo di tornitura: 270 mm # Diametro massimo di lavorazione: 220 mm # Lunghezza massima del pezzo: 175 mm # Corsa asse X: 660 mm / Velocità rapida in X: 60 m/min # Corsa asse Z: 300 mm / Velocità rapida in Z: 30 m/min # Automazione chiusa standard (numero di stazioni di carico con diametro pezzo ,14/(80...200),18/(30...160), 30/(30...85)) Mandrino principale # Mandrino secondo DIN 55026: Taglia 6 # Velocità massima: 4500 giri/min # Potenza con ciclo di lavoro 100 / 40%: 18 / 27 kW # Coppia con ciclo di lavoro 100 / 40%: 202 / 303 Nm Portautensili con utensili motorizzati # Supporti a codolo cilindrico secondo DIN 69880: 12 - VDI40 # Numero di posizioni: 12 # Lunghezza massima utensile inclusa la torretta: 190 mm # Velocità massima: 6000 giri/min Gsdpfxsxxikgj Abnobi # Coppia massima a ciclo di lavoro 10%: 37 Nm, a ciclo 25%: 26 Nm, a ciclo 100%: 14 Nm Impianto elettrico # Tensione di funzionamento: 400 V # Potenza assorbita: 36 kW / 80A Dimensioni # Dimensioni totali: Lunghezza=3120 mm (4185 mm con evacuazione trucioli), Larghezza=2266 mm, Altezza=3200 mm # Peso: 7500 Kg Caratteristiche e funzionalità principali: # Configurazione verticale: Evacuazione ottimale dei trucioli e carico/scarico agevolato. # Controllo: GE Fanuc Series 32i Model A. # Alta precisione: Precisione di posizionamento su assi X, Z e Y ±0,001 mm tramite righe lineari Heidenhain # Mandrino principale: Elevata potenza e ampio intervallo di velocità. # Carico/scarico automatico: I pezzi vengono alimentati e rimossi tramite automazione integrata. # Utensili motorizzati: Possibilità di lavorazioni come foratura e fresatura. # Sensore di rilevamento pezzo con sonda aria compressa passante mandrino: SMW Autoblock Linear Position Sensor LPS-X # Controllo di processo: Marposs T25 # Trasportatore per evacuazione trucioli # Documentazione: Disponibile sia in formato elettronico che cartaceo Stato macchina: FUNZIONANTE

Condizione: usata, Anno di produzione: 2006, Dettagli tecnici: Diametro di tornitura: 250 mm Diametro massimo di rotazione: 260 mm L’impianto è composto da due unità singole collegate tra loro. Gbsdpfsxc Idgsx Abnji Nessun utensile motorizzato.

Condizione: usata, Anno di produzione: 2003, Diametro di tornitura: 220 mm Controllo: GE Fanuc 18i-TB Corsa X: 400 mm Corsa Z: 450 mm Attacco utensile: VDI 40 Numero posizioni utensile: 12 pos. Velocità mandrino: 6.000 giri/min Ore di funzionamento: 10.741 h Corsa di lavoro asse X: 150 mm Dimensioni LxPxA: 3100 x 2000 x 3200 mm Peso: 6.500 kg Avanzamento rapido asse X/Z: 60/30 m/min Tornio verticale EMAG VL5, anno 2003, in ottime condizioni, pronto all’uso ma attualmente non utilizzato. Accessori: Impianto di aspirazione 9 portautensili, di cui 4 per utensili motorizzati 1 pallet con diversi portapezzi Gbjdpfx Absyf N D Ijnei
