Tornio verticale

EMAG VL6

Centro di tornitura verticale / Tornio verticale
Costruttore: EMAG
Modello: VL6 (FANUC)
Anno di costruzione: 2021
Ore di funzionamento: ca. 7950
Peso totale: 10,5 T

Mandrino principale 28,5 kW
Potenza al 40/100% C.D. 41/28,5 kW
Fgedjwzwu Iepfx Af Eoh
Coppia al 40/100% C.D. 491/340 Nm
Potenza massima a 800 giri/min
Velocità max. 3100 giri/min

Unità di scorrimento X, Z

Torretta portautensili motorizzata ad alta potenza (C362)
con alimentazione interna del refrigerante all’utensile
Velocità max.: 9600 giri/min
Potenza massima a 3000 giri/min
Coppia al 100% C.D.: 33 Nm / 10,4 kW
Coppia al 40% C.D.: 44 Nm / 13,8 kW
Coppia al 10% C.D.: 56 Nm / 17,6 kW
Alloggiamento utensili motorizzati: 12 x BMT65

Magazzino componenti con sistema di trasporto e caricatore a nastro (O-Type, GO 240")
sistema a prismi porta-pezzo per 10 componenti
Altezza max. pezzo: 250 mm
Peso max. pezzo: 40 kg

Set (10 pz) di prismi porta-pezzo
per diametro pezzo: 150 - 300 mm

Dispositivo di soffiaggio per pezzi e sistemi di serraggio (Pick-Up)

Alimentazione refrigerante: 15 bar
Portata pompa refrigerante: circa 80 l/min a 15 bar
Unità di raffreddamento (6,5 kW, acqua - aria)

Filtro doppio per refrigerante, commutazione manuale
Grado di filtrazione 100 μm, con indicatore elettrico e meccanico di contaminazione

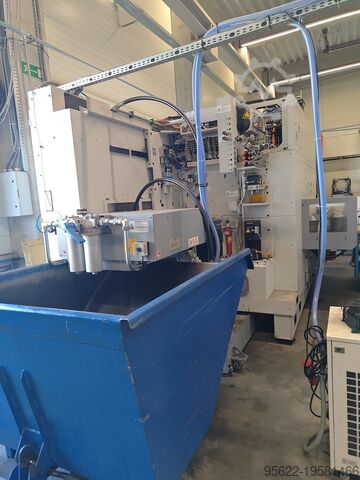

Evacuatore trucioli, a catena - scarico posteriore
Versione a tappeto articolato: scarico posteriore
Altezza scarico trucioli 1.100 mm (con serbatoio refrigerante integrato, capacità circa 500 l)

Estrattore nebbie di emulsione: portata estrazione circa 800 m³/h
Pistola di lavaggio

Misurazione pezzo tramite sonda
Soffiaggio sonda
Controllo durata utensile (gestione utensile gemello)

Torretta luminosa a 3 colori

Autocentrante a cambio rapido griffe SMW Autoblok KCNS-N400-128
max. = 3500 giri/min
Set griffe base dure
Set griffe superiori morbide

Pacchetto software
Manuale d’uso / Manuale di manutenzione
