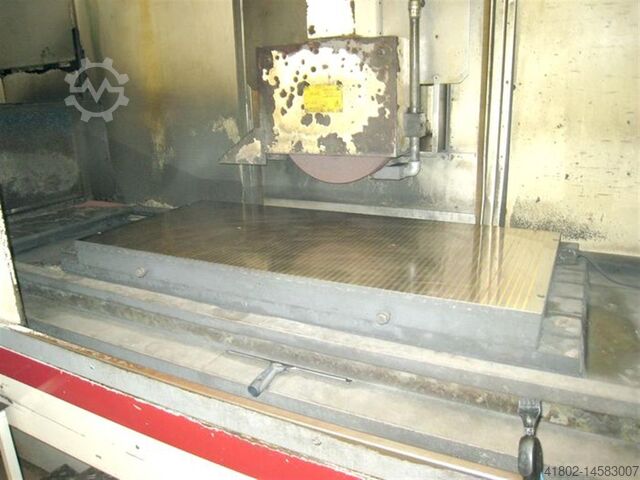

Smerigliatrice di superficie

GEIBEL + HOTZ FS 1570 GT SA

Condizione: usata, Anno di produzione: 2002, Dettagli tecnici: corsa x: 505 mm corsa y: 405 mm Corsa z: 405 mm Campo di misura dell'asse X: 505 mm Campo di misura dell'asse Y: 405 mm Campo di misura asse Z: 405 mm Aria compressa: 0,4 MPa Voltaggio: 100/120/220/240 V/Hz Fabbisogno energetico totale: 700 watt Peso della macchina ca.: 0,5 t Dimensioni della macchina ca. LxPxH: 1,1 x 1,1 x 2,185 m altre caratteristiche: -Si tratta di un sistema di misurazione lineare con una risoluzione di 0,0001 mm -Velocità di misurazione assi X/Y+Z 430 mm/s -Accelerazione assi X/Y+Z 980 mm/s² -Tavolo di misurazione in granito, dimensioni LxL: 638 x 860 mm, con bloccaggio del pezzo -max. Dimensioni utensile Altezza max. 545 mm Peso max Attrezzatura: -Sonda Renishaw TP200 -Computer Fujitsu-Siemens Scenic P; Classe di protezione IP30 -senza inserto di misura -Software disponibile (chiavetta USB) Dcjdpfx Alju S Izceaei *

Condizione: usata, Lunghezza di levigatura 1000 mm Larghezza di levigatura 300 mm Altezza pezzo 230 mm Superficie di serraggio del tavolo 1000 x 240 mm percorso x 1000 mm Percorso y 270 mm Percorso z 350 mm Diametro del disco di levigatura 240 mm Velocità del mandrino di levigatura 2180 giri/min Velocità del tavolo - continua - 3 - 30 m/min Potenza totale richiesta 4,5 kW Peso della macchina circa 2,8 tonnellate Dimensioni della macchina L x L x H 2,36 x 1,37 x 2,0 m Accessori: piastra magnetica 680 x 200 mm, disco abrasivo con flangia (ø 240 x 25 mm), Dispositivo di macinazione a umido Dedpfx Alju Dn Txeaoci

Condizione: usata, Anno di produzione: 2011, Lunghezza massima di rettifica: 1200 mm Lunghezza massima di rettifica con dispositivo di ravvivatura del tavolo: 1000 mm Larghezza massima di rettifica: 600 mm Altezza di rettifica (dalla tavola al bordo inferiore della mola): 550 mm Capacità di carico del tavolo con piastra magnetica: 975 kg Capacità di carico del tavolo senza piastra magnetica: 1200 kg Velocità del tavolo: 1 - 40 m/min Mandrino di rettifica Motore mandrino: 11 kW Mola: 406 x 152,4 x 100 mm Velocità di rotazione: 1400 giri/min Dsdpfx Aloxhdz Eoasci Asse longitudinale (asse Z) Avanzamento rapido: 5 m/min Avanzamento regolabile: 1 - 50 mm Avanzamento continuo regolabile: 0 - 2000 mm/min Regolazione minima: 0,001 mm Asse verticale (asse Y) Avanzamento rapido: 1,5 m/min Regolazione minima: 0,001 mm Ingombro circa: 4450 x 2935 x 2540 mm Peso totale circa: 6700 kg Dotazione: - Piastra magnetica elettropermanente 1000 x 500 mm incl. modulo elettronico di controllo e potenziometro - Impianto di filtrazione del refrigerante con filtro a carta e separatore magnetico 350 l – portata 100 l/min - Convertitore statico di frequenza incl. compensazione automatica della ravvivatura - Impianto di aspirazione completo - Controllo Siemens con volantino elettronico - Vari accessori, 2 flange e 5 mole abrasive

Condizione: come nuova (usata), Funzionalità: perfettamente funzionante, campo di misura asse X: 500 mm, campo di misura asse Y: 400 mm, campo di misura asse Z: 400 mm, durata della garanzia: 3 mesi, anno dell'ultima revisione: 2024, Macchina di misurazione a coordinate manuale revisionata Mitutoyo Euro M544 (anno di fabbricazione originale 1997), aggiornamento 2024 con elettronica e software completamente nuovi, PC con Windows 10 installato di recente Asse X: 500 mm Asse Y: 400 mm Asse Z: 400 mm Incertezza di misura della lunghezza ISO 10360: E = [3,5 + 4,0L/1000] µm Valido per un intervallo di temperatura di 18 … 22 °C Materiale del piano di misura: granito Fori di fissaggio: M8 x 1,25 Sistema di scale: Mitutoyo, scale lineari Risoluzione: 0,0005 mm Elettronica di controllo: DEVA001 (nuova) Supporti degli assi di misura: cuscinetti ad aria Testa girevole: Renishaw MIH (usata) Sensore di misura: Renishaw TP20 (nuovo) Dcedpfx Alsk Arxteaji Software: Inspect 3D (Mora Aschaffenburg), versione Inca Premium 2019 Oppure configurazione personalizzata o con nuovi componenti/software Opzionale: - Renishaw MH20i: 3.500,00 € - Inspect3D Inca Premium, nuova licenza (a partire da 4.000,00 €) - Aberlink 3D Software (interfaccia utente più semplice sul mercato): 2.500,00 € - Installazione, calibrazione, formazione Inclusi 3 mesi di garanzia (escluse le spese di viaggio)

Condizione: buona (usata), Anno di produzione: 1998, Rettificatrice per superfici marca ABA tipo: ECOLINE 1006 costruita nel 1998 con Abamatic 1 N.D. Area di macinazione max: longitudinale 1000 mm, larghezza 600 mm, altezza 500 mm Dcsdpfx Ajvbb Iyolasi Dimensioni tavolo magnetico: 1000 mm x 500 mm. Filtro a fascia di carta, accessori vari Per ulteriori dati vedere la scheda tecnica. Disponibile la documentazione completa della macchina. Macchina in buone condizioni

Condizione: buona (usata), Anno di produzione: 1975, Rettificatrice di coordinate Marca: HAUSER Modello: 5 SM Anno: 1975 con visualizzatore digitale Heidenhain a 2 assi. Tavola: 750 mm x 620 mm Corsi di lavoro: X700 mm Y500 mm Z150 mm Velocità testa di rettifica: 9.000 - 80.000 giri/min Potenza totale: 6,3 kW In buone condizioni in magazzino. Dimensioni macchina: 2.500 mm x 1.700 mm x 2.700 mm Peso circa 5.100 kg. Con armadio portautensili e accessori, documentazione disponibile. Dcjdpfxor H Dvdo Alaei

Condizione: usata, Macchina di misura a coordinate 3D CNC, macchina di misura MORA tipo Pico 0245.04.05.06 Numero macchina Anno di costruzione 2005 Campo di misura X=600 mm, Y=500 mm Altezza di misura asse Z 400 mm Tavolo macchina = piastra in granito 1250 x 1200 mm Spessore della piastra 200 mm Passaggio nel supporto macchina 720 mm Velocità di spostamento dell'asse - impostazione max. 65 mm/sec. Velocità di spostamento dell'asse - avanzamento rapido max. 250 mm/sec. Collegamento alla rete 400 Volt, 50 Hz - Piastra in granito con griglia filettata da 200 mm - Testa rotante/orientabile motorizzata RENISHAW PH10T con sonda intercambiabile TP20 - 1 testina di prelievo con regolazione manuale - varie sonde - Controllo assi Gemodek Microspeed a 10 assi nell'armadio elettrico adiacente - Controllo manuale tramite pannello manuale con joystick e display LCD - Palla di riferimento sul tavolo - PC per software di misura Intel Pentium 4, 512 MB Ram montato nel basamento della macchina - Monitor TFT da 22 pollici - Sistema operativo Windows XP - Software di misurazione INCA 3D (licenza scaduta) La macchina di misura è stata utilizzata con licenza di noleggio e contratto di manutenzione Ingombro della macchina di misura L x P x A 1950 x 1800 x 2450 mm Peso della macchina di misura 1250 kg Dsdpfxordlrxo Alaoci Peso del quadro elettrico 120 kg ottime condizioni

Anno di produzione: 2014, ore di funzionamento: 5 h, Condizione: come nuova (usata), Funzionalità: perfettamente funzionante, velocità mandrino di rettifica: 16.000 giri/min, Mandrino IMT tipo DRESS 72 - 37 – Condizioni pari al nuovo per la rettifica di mole abrasive da profilare, comprensivo di cavo di collegamento motore e supporto mandrino. Secondo il produttore, garantisce la massima precisione e un funzionamento fluido durante il processo di rettifica delle mole abrasive al CBN. Mandrino ad alta frequenza Dress 72 - 37 Alloggiamento mandrino 72 mm Velocità fino a 16.000 giri/min (rotazione destra/sinistra) Potenza S1 100% 0,5 kW a partire da 11.500 giri/min Dcjdpfjgl Arrox Alaoi Potenza S6 40% 0,8 kW a partire da 11.500 giri/min Tipo di motore asincrono, 3 fasi Numero di poli 4 poli Assorbimento di potenza Tensione 230 Volt Corrente S1 100% 2,0 Ampere Corrente S6 40% 3,5 Ampere Corrente (max.) 6,0 Ampere Frequenza fino a 533 Hz Cuscinetti a sfera del mandrino in ceramica ibrida Lubrificazione dei cuscinetti a grasso, lubrificazione permanente Raffreddamento raffreddamento del supporto Aria di tenuta + labirinto 1 bar, circa 50 l/min Monitoraggio della temperatura PTC Attacco utensile Ø 40 h2 Serraggio manuale dell'utensile Connessione elettrica (motore) connettore a 8 poli Connessioni di alimentazione assiali Peso circa 4,7 kg Cavo motore 8+PE KD /-.10 Supporto mandrino 72 completo Alluminio anodizzato nero Boccole di riduzione 80 / 72 Mandrino di rettifica per l'alloggiamento di rulli di rettifica per macchina di rettifica CNC Profilo sulla mola Manuale di istruzioni disponibile È stato assemblato e utilizzato solo per brevi test. Prezzo negoziabile Il nostro prezzo richiesto è di 3.140,00 € (netto, IVA esclusa) dal nostro stabilimento, più costi di imballaggio. Salvo errori e omissioni nelle specifiche tecniche. Vendiamo esclusivamente ai paesi della Comunità Europea.

Condizione: eccellente (usata), Anno di produzione: 2008, Dimensioni del piano di lavoro: 600 x 300 mm Dodpfx Aljizka Ieaeci Area massima di smerigliatura: 600 x 300 mm Dimensioni della mola: 406 x 50 x 127 mm Distanza minima/massima tra il piano di lavoro e il centro del mandrino: 500 mm Velocità del piano di lavoro, regolabile in modo continuo tramite sistema idraulico: 5 - 25 m/min Avanzamento trasversale: 0,1 – 20 mm Corsa trasversale: 900 mm/min Volante manuale, per il movimento trasversale 1 giro = 5 mm 1 tacca = 0,02 mm Avanzamento verticale automatico: 0,001 - 0,999 mm/ciclo Volante manuale, per il movimento verticale 1 giro = 2 mm 1 tacca = 0,01 mm Con AD 5 (avanzamento automatico): 0,005 mm Velocità del motore di smerigliatura: 1450 / 2900 giri/min Potenza del motore di smerigliatura: 1,5 / 3,7 kW Potenza del motore della pompa idraulica: 0,75 kW Motore di trasmissione, per il movimento trasversale: 1,1 kW Motore di trasmissione, per il movimento verticale: 1,1 kW Dimensioni della macchina (L x L x A): circa 2300 x 1800 x 2100 mm Peso: 1700 kg Accessori / Caratteristiche speciali: • Indicatore digitale a 2 assi • Avanzamento verticale automatico con sistema di controllo delle scintille e successivo sollevamento • Piano di lavoro elettromagnetico (L x L): 600 x 300 mm • Dispositivo manuale per la rettifica della mola • Velocità della mola, 2 livelli • 1 mola con flangia • Pannello di controllo • Illuminazione • Sistema di raffreddamento con filtro a nastro e separatore magnetico • Piedini di supporto della macchina • Conformità alle normative CE Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 11-153 D - 44143 Dortmund - Wambel

Condizione: usata, Anno di produzione: 1996, Dettagli tecnici: Lunghezza di rettifica: 1370 mm Larghezza di rettifica: 560 mm Altezza pezzo: 800 mm Fabbisogno di potenza totale: 50 kW Ingombro circa: 9 m ABA Z&B 2000, rettificatrice di profili con ravvivatore orientabile Dcodpfx Aew S Hy Holaji Attacchi: magnete, divisore Ravvivatore asse E Divisore asse B
