Macchina per la rettifica degli ingranaggi conici

Gleason-Pfauter G320 320 Liebherr

Rettificatrice per ingranaggi Gleason Pfauter G320 CNC + Promot Automation - Rettificatrice per ingranaggi

Produttore: Gleason Pfauter G320 + con unità di movimentazione Promot Automation
Tipo: G 320
Unità di controllo: Siemens 840
Incl. pannello di controllo
anno di costruzione: 10/2001
Modulo [ ]: 0.5-7.0
Diametro min. del pezzo da lavorare [ ]: 10 mm
Diametro max. del pezzo da lavorare [ ]: 380 mm
Numero di denti [ ]: 10-600
Corsa slitta verticale “Z“ [ ]: 200mm
Corsa orizzontale del carrello “X“ [ ]: 230mm
Corsa tangenziale del carrello (SPOSTAMENTO) “Y“ [ ]: 135mm
Angolo di serraggio testa girevole “A“ [ ]: +-45°
Corsa – centro contropunta [ ]: 125mm
corsa slitta tangenziale – ravvivatura [ ]: “V“ 180mm
corsa slitta radiale – ravvivatura [ ]: “U“ 110mm
Velocità di rotazione – mola in lavorazione [ ]: 3000 giri/min max - continua
Velocità dell'uovo - assi lineari [ ]: 10000 mm/min
Velocità massima di rotazione del tavolo [ ]: 240 RPM
Tabella di risoluzione [ ]: 0,001°
Avanzamenti di lavorazione [ ]: continui
Avanzamenti di lavoro [ ]: continui

dimensioni mola abrasiva
Min/Max. Diametro [ ]: 270/350mm
Larghezza [ ]: 104mm/max.
Alesaggio [ ]: 160mm
Peso della pianta [peso]: 11.500 kg
Credpfeu Sqgqjx Afhjh
Accessori: come da foto

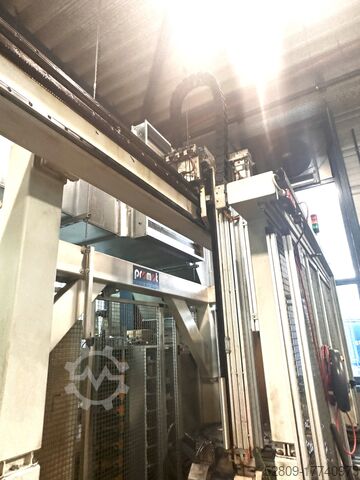

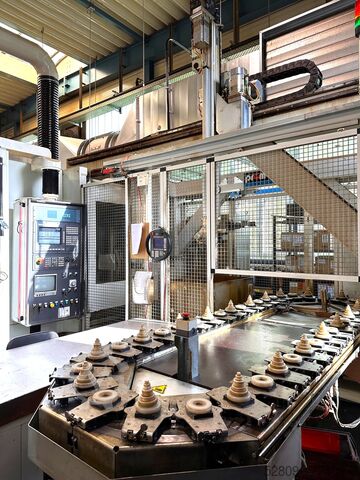

+Promot-Automazione
+nastro trasportatore
+sistema di cinghia di raffreddamento
+unità idraulica

Spazio necessario per la macchina [spazio necessario] circa (L x P x A): 3,7 m x 2,4 m x 2,75 m
Spazio richiesto Promot Automation [spazio necessario] circa. (L x P x A): 4,5 m x 1,6 m x 4,0 m

È disponibile la documentazione completa.

Funzionalità e caratteristiche della macchina:
Rettificatrice generatrice a 8 assi a controllo numerico per la lavorazione di ingranaggi con dentatura dritta ed elicoidale realizzati tramite generazione, comprensiva di disco profilato a vite senza fine ravvivabile. Gli assi principali lineari e rotanti sono progettati idrostaticamente.
Macchina ad alte prestazioni per la finitura di ingranaggi cilindrici con dentatura dritta o elicoidale.

L'ispezione sotto tensione può essere organizzata con breve preavviso.
Per ulteriori domande non esitate a contattarci.
Prezzo franco magazzino qui, IVA esclusa.
Condizioni: buone - pronto per la dimostrazione
Consegna: ex magazzino - come visto
Pagamento: netto - al ricevimento della fattura
Salvo venduto, salvo errori.
Ti chiediamo il tuo ordine. Ulteriori macchine e sistemi disponibili a magazzino: contattateci. Siamo felici.
