Sistema di punzonatura

Helmerding KDH 100

Anno di produzione: 2008, Condizione: usata, Pressione 315 t Corsa 40-200 mm Velocità di corsa 20-100 colpi/min Regolazione rampa 120 mm Ijdpferdi Dljx Ahvsa Superficie della slitta 2000x1100 mm Superficie della tavola 2000x1200 mm Apertura di passaggio nella tavola 1700x250 mm Altezza di installazione in basso, regolazione della slitta in alto 500 mm Passaggio laterale del montante 820x650 mm Potenza totale richiesta 45 kW Peso della macchina circa 44 tonnellate Combinazione frizione/freno idraulico Regolazione semiautomatica del sollevamento Regolazione motorizzata dello slittone Frequenza di corsa controllata Lubrificazione a olio circolante Cilindro di livellamento a punteria Porta di sicurezza anteriore/posteriore Sistema di bloccaggio idraulico dello stampo Piastra estensibile della tavola Alimentazione Helmerding EWH800/150 (V-1341-6518) Larghezza del nastro: 100-800 mm, spessore del nastro: 0,5-6,0 mm, sezione del nastro max. 1600 mm² Sollevamento intermedio, regolazione dell'altezza tramite motoriduttore Raddrizzatrice R-70/800/9-S (R-1343-6518) Larghezza nastro: 100-800 mm, spessore nastro: 0,5-4,0 mm, Sezione della striscia max. 1600mm² a 450N/mm². Velocità di guida, controllata in frequenza fino a 25 m/min. Ausilio per l'inserimento del nastro: tavola di trasferimento regolabile idraulicamente con cuneo divisorio idraulico Dispositivo di bloccaggio regolabile idraulicamente Guida laterale del nastro: 1 coppia di guide laterali a rulli regolabili tramite volantino Rulli di alimentazione: 2x rulli Ø140mm, regolabili pneumaticamente Raddrizzatore: 9x rulli Ø70mm, regolazione manuale tramite volantino Avvolgitore HE-4/800/MOT/HYD (H-1342-6518) Larghezza del nastro: 100-800 mm Carico massimo: 4 tonnellate Diametro interno bobina: Ø508 mm Diametro esterno bobina: Ø1000-1600mm Azionamento, a controllo di frequenza Bracci di limitazione Divaricazione idraulica Braccio di pressione idraulico

Condizione: usata, Anno di produzione: 1998, Pressione 160 t Corsa 30 - 90 mm Frequenza corse 50 - 300 /min Larghezza stand 1270 mm Altezza di installazione (corsa + regolazione del pistone in alto) 590 mm Passaggio cavalletto laterale 440 mm Superficie tavolo 1250 x 900 mm Iedpfx Aevut Uxjhvea Apertura diarrea nel tavolo 950 x 300 mm Superficie mazza 1250 x 800 mm Regolazione pistone 100 mm Larghezza materiale 200 mm Spessore del materiale: 6,0 mm Lunghezza avanzamento 0 - 120 mm Potenza motrice 64,5 kW Peso 21,00 t Spazio richiesto ca. 3,0 x 2,2 x 3,9 mxmxm Omologato per il funzionamento automatico secondo le norme CE con azionamento DC a variazione continua, combinazione frizione/freno idraulica (prodotta da Desch), regolazione automatica della corsa, regolazione del pistone motorizzato, tavola fissa, lubrificazione a ricircolo di olio Avanzamento meccanico a rulli Bruderer BBV 205/120 con azionamento tramite albero principale/albero articolato della pressa Staffe a sbalzo Guethle CK 01/0800

Condizione: usata, Anno di produzione: 1997, numero macchina/veicolo: 150069, Forza di pressatura: 125 tonnellate Corsa del martinetto regolabile: 30 - 120 mm Regolazione dello slittone: 100 mm Altezza di installazione (corsa inferiore, regolazione superiore): 450 mm Distanza tra i montanti L-R: 1.290 mm Distanza laterale tra i montanti: 450 mm Superficie di serraggio della tavola circa: 1.250 x 800 mm Superficie di serraggio del pistone circa: 1.250 x 650 mm Apertura nella tavola: 1.050 x 260 mm Numero di corse al minuto: 30 - 220 min-1 Altezza del tavolo dal pavimento: 1.200 mm Potenza richiesta: 39 kW Altezza dal pavimento circa: 3.800 mm Dimensioni LxLxH: 3.500 x 2.200 x 3.800 mm Peso della macchina circa: 21,5 tonnellate Dotazione standard Protezione elettrica da sovraccaricoFrizione pneumatica2 aste di collegamentoControllo Siemens S5 Dotazione aggiuntiva Taglio del nastro AI 40max. Forza di taglio 10tSpessore nastro max. 4 mmLarghezza nastro max. 400 mmSezione trasversale nastro 600 mm2 Ijdpfouqdhwex Ahvja Automazione Alimentazione Kaiser KWV 400max. Larghezza nastro 400 mmAltezza nastro in ingresso sopra il tavolo 120 - 300 mm

Condizione: usata, Anno di produzione: 1996, Pressione 130 t Larghezza stand 1220/1070 mm Corsa 22 - 96 mm Numero di colpi 20 - 120 colpi/min Altezza di installazione (corsa + regolazione del pistone in alto) 518 mm passaggio laterale cavalletto 600 mm Superficie tavolo 1220 x 880 mm Apertura diarrea nel tavolo 450 x 250 mm Altezza del tavolo sopra il corridoio 950 mm Superficie mazza 1180 x 800 mm Potenza motrice 22,0 kW Peso della macchina ca. 17,50 t Ijdpsvuubyofx Ahvea Spazio richiesto ca. 3,7 x 1,75 x 3,55 m Regolazione pistone 110 mm Omologato per il funzionamento automatico secondo le norme antinfortunistiche tedesche (UVV) con trasmissione a variazione continua, combinazione idraulica frizione/freno, protezione idraulica da sovraccarico nel pistone, compensazione pneumatica del peso del pistone, regolazione motorizzata del pistone, regolazione automatica della corsa, guida a rulli a 8 posizioni, avanzamento elettronico dei rulli con ventilazione intermedia idraulica (Hensel, EVX 500)

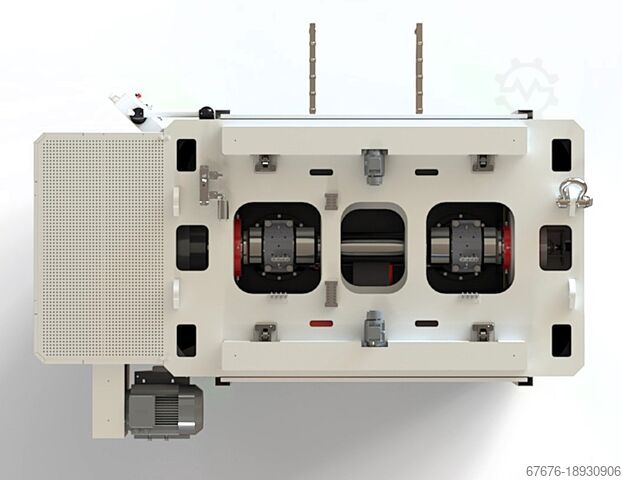

Condizione: nuovo, Anno di produzione: 2025, altezza totale: 3.700 mm, regolazione del cilindro: 150 mm, altezza di installazione: 650 mm, altezza del tavolo: 854 mm, larghezza totale: 2.479 mm, lunghezza totale: 4.186 mm, lunghezza del tavolo: 2.000 mm, larghezza tavola: 1.200 mm, larghezza nastro trasportatore: 350 mm, forza di pressatura: 250 t, corsa: 250 mm, distanza tra i supporti laterali: 920 mm, distanza tra le colonne: 2.040 mm, peso complessivo: 31.000 kg, tensione di comando: 24 V, Punzonatrice standardizzata da 250 tonnellate con corsa fissa a un prezzo interessante. Dotazione di base a costi ottimizzati, senza rivestimento e porte di protezione, per l'impiego in cabina insonorizzata. Sono disponibili accessori opzionali quali cancelli/coperture di protezione, misurazione della forza di pressatura, sistema di cambio/serraggio utensile, ecc. Isdpfx Ahewb Dh Ievea Per le specifiche tecniche e gli accessori disponibili, consultare i documenti PDF. Tempi di consegna: 6 mesi
