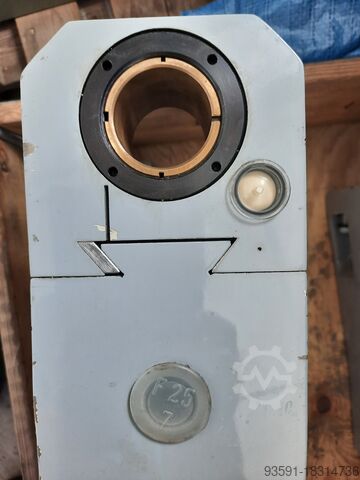

Dispositivo di fresatura orizzontale - controsupporto

Kunzmann WF 4 / 3

Condizione: eccellente (usata), Anno di produzione: 2009, ore di funzionamento: 2.542 h, Funzionalità: perfettamente funzionante, Kunzmann WF 4/3 Fresatrice TNC 320 Costruttore: Kunzmann Tipo: Fresatrice WF 4/3 Anno di costruzione: 2009 Stato: usata, proveniente da officina didattica, pulita e sotto tensione, pronta per la dimostrazione Ore mandrino: 2.542 h Corsa X: 400 mm Corsa Y: 350 mm Corsa Z: 400 mm Attacco utensile SK 40 Velocità mandrino: 1.000 – 4.500 giri/min Avanzamenti: 0 – 2.000 mm/min Corsa cannotto: 60,0 mm Dimensioni tavola: 650 x 350 mm Cave a T: 14 H7 Controllo: TNC 320 Potenza motore: 5,5 kW Peso: 1.920 kg Ingombro: ca. 2.000 x 2.000 x 2.100 mm Potenza totale richiesta: ca. 7 kVA Lubrificazione centralizzata Impianto refrigerante Conforme CE Fornitura: – Documentazione tecnica Isdpfx Ajyub H Tedystf – Cabina di protezione completa – Illuminazione macchina a LED

Condizione: pronta per il funzionamento (usata), Anno di produzione: 2001, velocità del mandrino (max): 4.000 giri/min, produttore di controller: HEIDENHAIN, modello di controller: TNC 124, numero di assi: 3, Questa macchina a 3 assi KUNZMANN WF 4/3 è stata prodotta nel 2001. È dotata di un mandrino verticale con testa girevole, assi X, Y e Z controllati da CNC e cono del mandrino SK40. La velocità del mandrino varia da 0 a 4.000 giri/min con velocità di traslazione rapida fino a 1.000 mm/min su tutti gli assi. Considerate l'opportunità di acquistare questo centro di lavoro universale KUNZMANN WF 4/3. Contattateci per ulteriori informazioni su questa macchina. • Testa girevole: ±90 • Mandrino e azionamenti (INDRAMAT): • Motore mandrino principale: 2AD104C-B050A1-CS06-A2N1 • Attacco mandrino: SK40 • Foro del mandrino: 22 mm • Diametro mandrino: 90 mm • Corsa del cannotto: 60 mm • Azionamenti degli assi: • Tipo di motore X / Y / Z: MKD071B-061-GG1-KN • Velocità e avanzamento: • Velocità del mandrino: • Gamma I: 0-1.000 giri/min (a gradini) • Gamma II: 1.001-4.000 giri/min (continua) • Traslazione rapida: • Asse X: fino a 1.000 mm/min. • Asse Y: fino a 1.000 mm/min • Asse Z: fino a 1.000 mm/min • Forza di avanzamento (X/Y/Z): circa 4 kN • Impianto elettrico e di controllo (INDRAMAT): • Moduli di alimentazione: • Filtro netto: NFD03.1-480-030 • Modulo condensatore: CZM01.3-02-07 • Controllori: • Controllore del mandrino: DKC11.3-100-7-FW Itjdpfjya D Svex Adysf • Controllore dell'asse: DKC01.3-040-7-FW • Versioni firmware: • Mandrino: ESM 2.1-SMT-02V • Assi: ESM 2.1-SMT-02V Technical Specification Taper Size SK 40

Condizione: buona (usata), Anno di produzione: 1996, Funzionalità: perfettamente funzionante, corsa asse X: 400 mm, corsa asse Y: 350 mm, corsa asse Z: 400 mm, velocità del mandrino (max): 4.000 giri/min, velocità del mandrino (min.): 1 giri/min, tratto di piuma: 60 mm, È in vendita una fresatrice del marchio Kunzmann e del tipo WF 4/3 La macchina è perfettamente funzionante e pronta per l'uso immediato Dati tecnici: Controllo: Heidenhain TNC 124 Anno di costruzione: 1996 Area di lavoro lungo l'asse X: 400 mm asse Y trasversale: 350 mm Asse Z verticale: 400 mm Tavolo angolare, superficie di serraggio rigida: 650 x 350 mm Carico massimo: 250 kg Motore CA di azionamento principale: 5,5 kW Azionamenti di alimentazione AC - azionamenti individuali Avanzamento continuo da 0 a 2.000 mm/min Portautensili: SK 40 Intervallo di velocità: 1-4000 1/min Cannotto verticale: corsa 60 mm Campo di rotazione della testa di fresatura verticale: ± 90° Bloccaggio utensile: idraulico Sistemi di misurazione della posizione lineare, diretti, risoluzione codificata 0,001 mm Deviazione di posizione Pmax secondo VDI/DGQ 3441 0,015 mm 0,015 mm Voltaggio operativo 400 volt, 50 Hz Consumo energetico circa 12 kVA Peso circa 1.750 kg Itedpfsvftrxsx Adysf Il trasporto e il carico possono essere organizzati su richiesta, a un costo aggiuntivo. Essere organizzati in tutta Europa. Prezzi più IVA Visione possibile su appuntamento. Contattaci, il nostro team sarà felice di aiutarti. Possibilità di permuta o scambio! Acquisto/vendita di macchine ACQUISTO / VENDITA DI MACCHINE PER LA PRODUZIONE E LA LAVORAZIONE DEI METALLI E MOLTO. Hai bisogno di una macchina per la lavorazione dei metalli di alta qualità ma economica per la tua produzione? Oppure vuoi vendere il tuo? Per ulteriori informazioni o opzioni di contatto, visitare il nostro sito web

Condizione: usata, Anno di produzione: 1995, - Visualizzazione della posizione Heidenhain - avanzamento continuo su tutti gli assi - Spostamenti rapidi su tutti gli assi - sistema di serraggio idraulico - tavolo ad angolo rigido - lubrificazione centralizzata elettrica - Dispositivo di raffreddamento - Illuminazione del posto di lavoro - Piedini della macchina - Anno di costruzione 1995 Specifiche Tavola di fresatura: - Superficie di serraggio: 650 x 350 mm - Scanalature di bloccaggio: 5 - Larghezza gola: 14 H7 - Distanza tra le scanalature: 63 mm - Carico massimo: 250 kg Area di lavoro: - Asse X: 400 mm - Asse Y: 320 mm - Asse Z: 400 mm Distanze massime: - Bordo superiore del tavolo al centro del mandrino orizzontale: 140 - 540 mm - Bordo superiore del tavolo al bordo inferiore verticale della testa max.: 430 mm Mandrino di fresatura: - Portautensili: SK40 - Velocità verticale/orizzontale: 40 - 2550 giri/min - Livelli di marcia: 2 - Corsa verticale della penna: 60 mm - Testa verticale orientabile su entrambi i lati: 90° Feed: - Avanzamento longitudinale e trasversale: 0 - 1000 mm/min Itedsvhfqrepfx Adyjf - Avanzamento rapido longitudinale e trasversale: 4000 mm/min - Avanzamento verticale: 0 - 1000 mm/min - Traslazione rapida verticale: 3000 mm/min Dati generali: - Potenza motrice: 3 kW / 1410 giri/min - Dimensioni LxAxP: ca - Peso: circa 1300 kg

Condizione: restaurata in officina (usata), Anno di produzione: 2008, Fresatrice per utensili universale Produttore: KUNZMANN Modello: WF4/3 Iedpfx Aehikrrsdyjtf Anno di costruzione: 2008 - parzialmente revisionato, riverniciato, RAL7035 grigio chiaro / RAL3027 rosso lampone Numero macchina: 344349 Garanzia: 6 mesi accettazione geometrica con rapporto di prova Accessori: - Controllo del percorso HEIDENHAIN TNC 124 - volantino elettronico HEIDENHAIN HR 410 - Tavolo fisso 650 x 350 (scanalatura a T: 14 mm) - Testa a fresare verticale SK 40 con sistema di serraggio idraulico DIN 69872 - Lubrificazione centralizzata, elettrica - Dispositivo di raffreddamento - vassoio raccogli trucioli - Manuale dell'utente - usato come visto -

Condizione: eccellente (usata), Anno di produzione: 2006, Funzionalità: perfettamente funzionante, Fresatrice per utensili Kunzmann WF4/3 con controllo numerico Heidenhain TNC 320, in ottime condizioni e conforme alle norme CE! Specifiche tecniche: >> Anno di fabbricazione 2006, n. macchina 348013 >> Tavola ad angolo fisso >> Velocità: variabile in continuo fino a 4500 giri/min >> Avanzamento variabile in continuo su 3 assi da 0 a 2000 mm/min >> Rapido assi X e Y 5000 mm/min Asse Z 4000 mm/min >> Corse X/Y/Z: 400/350/400 mm >> Superficie tavola: 650 x 350 mm >> Carico tavola: 250 kg >> Corsa verticale cannotto: 60 mm >> Cannotto verticale e cannotto orizzontale - SK40 >> Sistema di serraggio idraulico >> Peso ca. 1800 kg >> Spazio richiesto circa: 2,3 x 2 x 2 m >> Potenza motore: 15 kVA Accessori e attrezzature: >> Controllo numerico Heidenhain TNC 320 >> Bloccaggio idraulico, verticale e orizzontale >> Lubrificazione centralizzata automatica >> Freno mandrino >> Documentazione tecnica, schemi dei ricambi, istruzioni per l'uso del controllo numerico ed esempi di programmazione >> Volantini >> Impianto di raffreddamento >> Volantino elettronico HR410 Isdpfjwrhxfjx Adyetf Informazioni sulla macchina: Vi proponiamo una fresatrice per utensili Kunzmann WF4/3 con controllo numerico Heidenhain TNC 320. Questa fresatrice universale è in ottime condizioni. Proviene da un'azienda in cui è stata utilizzata solo sporadicamente per scopi di formazione. Il controllo numerico è molto facile da usare. Inoltre, la macchina è dotata di bloccaggio idraulico, sia verticale che orizzontale. La conversione da verticale a orizzontale è molto semplice grazie alla rotazione della testa verticale. Le guide sono regolarmente lubrificate dal sistema di lubrificazione centralizzata. Il Kunzmann è stato testato meccanicamente ed elettricamente da noi. Approfittate dell'opportunità di visionare e provare il Kunzmann in loco, sotto tensione.

Condizione: eccellente (usata), Anno di produzione: 2008, Funzionalità: perfettamente funzionante, Fresatrice per utensili Kunzmann WF4/3 con controllo di contornatura Heidenhain TNC 320, ottime condizioni, conforme CE!! Dati tecnici: >> Anno di fabbricazione 2008 Macchina n. 348084 >> Tavolo angolare rigido >> Velocità: variabile in continuo fino a 4500 giri/min Iedpfev Dut Iex Adystf >> Avanzamento variabile in continuo su 3 assi da 0 a 2000 mm/min >> Spostamento rapido assi X e Y 5000 mm/min Asse Z 4000 mm/min >> Corse X/Y/Z: 400/350/400 mm >> Superficie del tavolo: 650 x 350 mm >> Carico tavolo: 250 kg >> Corsa verticale della penna: 60 mm >> Penna verticale e penna orizzontale - SK40 >> Sistema di serraggio idraulico >> Peso circa 1800 kg >> Spazio richiesto circa: 2,3 x 2 x 2 m >> Potenza di azionamento: 15 KVA Accessori e equipaggiamento: >> Controllo di contornatura Heidenhain TNC 320 >> Tensione idraulica verticale e orizzontale >> Lubrificazione centralizzata automatica >> freno mandrino >> Documentazione tecnica, schemi dei pezzi di ricambio, istruzioni operative di controllo ed esempi di programmazione >> Volantini >> sistema di raffreddamento >> Volantino elettronico HR410 Informazioni sulla macchina: Viene offerta una fresatrice per utensili Kunzmann WF4/3 con controllo di contornatura Heidenhain TNC 320. Questa fresatrice universale è in ottime condizioni. Proviene da un'azienda in cui raramente veniva utilizzata per la formazione. Un controllo molto facile da usare. Inoltre la macchina è dotata di tensione idraulica sia in verticale che in orizzontale. La conversione da verticale a orizzontale è molto semplice, basta ripiegare la testa verticale. Le guide vengono lubrificate regolarmente tramite il sistema di lubrificazione centrale. Abbiamo testato la Kunzmann dal punto di vista meccanico ed elettrico. Cogliete l'occasione di visionare e provare in loco il Kunzmann in funzione.

Condizione: usata, Anno di produzione: 1996, corsa x 400 mm corsa y 350 mm corsa z 400 mm Portautensili SK 40 Velocità del mandrino da 1,0 a 4.000 giri/min Avanzamenti 0 - 2000 mm/min Corsa della penna 60,0 mm Dimensioni tavola 650 x 350 mm Scanalature a T 14 H7 Controllo TNC 124 Isdpfxew U U Sie Adyetf Potenza motore 5,5 kW Peso 1800kg Spazio richiesto ca. 2000 x 1000 x 2100 mm Nuovo prezzo ~ 55.000 euro (!!) Strutture: - Fresatrice per utensili universale - Controllo percorso HEIDENHAIN TNC 124 - Pannello di controllo orientabile, a destra della macchina - cambio utensili idraulico (DIN 69872) - Testa di fresatura verticale - SK 40 - Avanzamento asse X .. 0 - 2000 mm/min - Avanzamento asse Y .. 0 - 2000 mm/min - Avanzamento asse Z .. 0 - 2000 mm/min - Lubrificazione centralizzata, elettrica - Dispositivo di raffreddamento - vassoio raccogli trucioli - Istruzioni per l'uso macchina + controllo Accessori speciali inclusi: - morsa per macchina idraulica - molti portautensili - volantino elettronico HEIDENHAIN HR 410

Condizione: restaurata in officina (usata), Anno di produzione: 2002, Fresatrice per utensili universale Produttore: KUNZMANN Modello: WF4/3 Anno di costruzione: 2002 - parzialmente revisionato, riverniciato, RAL7035 grigio chiaro / RAL3027 rosso lampone Grigio antracite RAL7016 Numero macchina: 344025 con garanzia accettazione geometrica con rapporto di prova Accessori: - Controllo del percorso HEIDENHAIN TNC 124 - volantino elettronico HEIDENHAIN HR 410 - tastatore elettronico 3D HEIDENHAIN KT 130 per rilevare la posizione del pezzo per determinare i punti di riferimento del pezzo per misurare una parte finita incluso mandrino Weldon SK40/Ø 16 mm - Tavolo universale 650 x 395 mm (scanalatura a T: 14 mm) Orientabile su 3 assi Isdpfxem Nbwtj Adyjtf ruotabile di 360° (come 4° asse digitale visualizzato nel controller) orientabile +/- 30° Campo di inclinazione rispetto alla macchina 45° Campo di inclinazione lontano dalla macchina 15° Foro di centraggio Ø 32 mm Portata tavola 150 kg - Testa a fresare verticale SK 40 con sistema di serraggio idraulico DIN 69872 - Lubrificazione centralizzata, elettrica - Dispositivo di raffreddamento - Cabina paraspruzzi, viaggiante, protetta elettricamente - Manuale dell'utente usato come visto La macchina corrisponde tecnicamente lo stato dell'anno di costruzione in quel momento.

Condizione: eccellente (usata), Anno di produzione: 1994, Funzionalità: perfettamente funzionante, Fresatrice per utensili Kunzmann WF4/3 Heidenhain con display digitale, anno di fabbricazione 1994, OTTIME CONDIZIONI!! Dati tecnici: >> Anno di costruzione 1994 >> Tavolo angolare rigido >> Velocità da 40 a 2550 giri/min Biojv7Igbpa >> Avanzamento variabile in continuo sugli assi X Y Z da 0 a 2000 mm/min >> Corse X/Y/Z: 400/320/400 mm >> Rapido su tutti gli assi >> Corsa verticale della penna: 60 mm >> Penna verticale e penna orizzontale - SK40 >> Sistema di serraggio idraulico >> Peso circa 1500 kg Accessori e equipaggiamento: >> Display digitale Heidenhain a 3 assi >> Lubrificazione elettrica centralizzata >> Piedini della macchina >> Volantini >> sistema di raffreddamento Ijdpfx Adjvyr R Nsyotf Informazioni sulla macchina: Viene offerta una fresatrice per utensili Kunzmann WF4/3 in ottime condizioni. Proviene da un'azienda statale dove è stato utilizzato molto poco. La conversione da verticale a orizzontale è molto semplice, basta ripiegare la testa verticale. Abbiamo testato la Kunzmann dal punto di vista meccanico ed elettrico. Cogliete l'occasione di visionare e provare in loco il Kunzmann in funzione.
