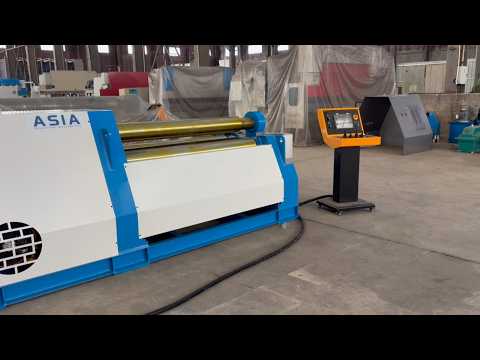

Nanjing Asia Machine Mfg. Co., Ltd. W12-8/2000 4-rollers rolling machine

W12-8X2000 Calandra a Quattro Rulli
Questa macchina è dotata di funzioni di prebattitura dei bordi della lamiera e curvatura CNC. Consente l’alimentazione della lamiera in un solo passaggio, completando la prebattitura e la calandratura del pezzo senza necessità di capovolgere la lamiera.
Il rullo superiore funge da rullo motrice principale, mentre il rullo inferiore e i due laterali sono azionati idraulicamente. Le loro corse di sollevamento sono controllate dal sistema CNC, consentendo il livellamento automatico con un’accuratezza di visualizzazione sincronizzata di ±0,1 mm. L’inclinazione e il riposizionamento della sede dei cuscinetti inclinabili adottano una struttura di trasmissione idraulica, mentre il rullo superiore è dotato di un meccanismo di bilanciamento, che agevola la rimozione del pezzo lavorato. La macchina dispone di una console di comando indipendente e mobile, per il posizionamento flessibile in qualsiasi momento, ed è equipaggiata con dispositivi di sicurezza a interblocco per garantire un funzionamento sicuro e affidabile.

Materiale dei Rulli di Lavorazione
I rulli di lavoro sono realizzati in acciaio legato ad alta resistenza 42CrMo di qualità superiore, prodotti tramite forgiatura, sgrossatura e trattamento termico di tempra e rinvenimento, ottenendo una durezza globale di HB 240–300. Dopo la rettifica di finitura, vengono sottoposti a tempra ad induzione a media frequenza, raggiungendo una durezza superficiale di HRC 47–58. I prodotti sono conformi alla normativa JB/ZG4289-86 per acciai da rulli, assicurando uniformità della rigidezza con una freccia controllata di (1/700–1/1000)L.
Nota: L indica la distanza tra i centri dei due montanti laterali.
L’intero processo produttivo segue rigorosamente il ciclo standard di fabbricazione dei rulli, garantendo completamente le proprietà meccaniche dei rulli di lavoro.

Sistema di Rotazione e Azionamento dei Rulli di Lavorazione
Il rullo superiore rappresenta il rullo di traino della calandra a quattro rulli. È dotato di un motore idraulico indipendente direttamente accoppiato alla carcassa dell’ingranaggio rinforzato, senza trasmissione intermedia. Questa soluzione rappresenta il progetto di azionamento più efficiente dal punto di vista energetico. Il motore idraulico è munito di dispositivo di frenata istantanea, consentendo il posizionamento preciso dell’albero rullo durante le operazioni di prebattitura.

Cuscinetto a Rulli Sferici a Doppia Corona
Eccellente Capacità di Autoallineamento
L’anello esterno è a struttura sferica, permettendo all’anello interno e all’insieme dei rulli di inclinarsi entro un angolo di 1,5°~3°. Può compensare automaticamente errori di montaggio e flessioni dell’albero, prevenendo grippaggi e usure anomale.
Elevata Resistenza ai Carichi e agli Urti
Nwsdpfxey Ugtaj Afqjg
Il contatto lineare tra rulli e piste consente al cuscinetto di sopportare carichi radiali estremamente elevati e carichi assiali bidirezionali, ideale per le condizioni gravose di lavoro dei rulli di calandratura.
Alta Durata
Realizzato in acciaio per cuscinetti ad alta resistenza sottoposto a tempra e altri trattamenti termici. In combinazione con un sistema di lubrificazione accuratamente progettato, assicura un funzionamento stabile a lungo termine anche in condizioni difficili, riducendo significativamente i tempi morti per manutenzione.
