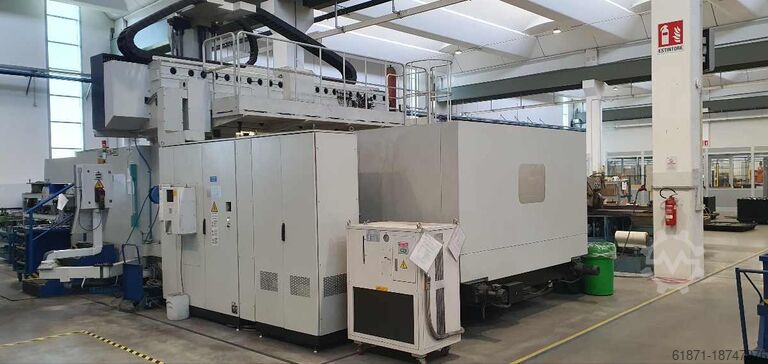

Centro di lavoro CNC

RAMBAUDI/JOBS SARA

Dati tecnici:

Produttore: RAMBAUDI/JOBS
Modello: SARA
Anno di costruzione: 2018
Controllo: HEIDENHAIN itnc640
Dimensioni: 12.600 x 6.830 x 5.045 mm
Tavolo: 5.000 x 2.500 mm
Capacità di carico massima: 15 tonnellate

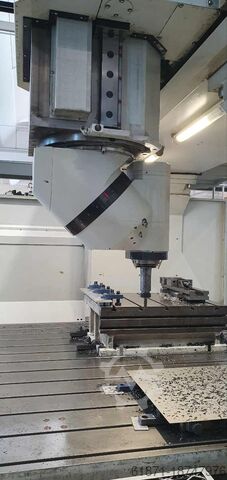

La macchina è dotata di una testa di fresatura universale che comprende due piani girevoli (C e A). La rotazione dell'utensile nella testa di fresatura universale e i movimenti di orientamento dei piani C e A sono controllati da un mandrino di azionamento:
- Velocità: 5.000 giri/min
- Potenza: 25 kW (S1) / 33 kW (S6 60%)
Bwedpfxev Rfwko Afwei
- Coppia: 482 Nm (S1) / 637 Nm (S6 60%)
- Portautensile: pinza ISO50 DIN69871

Assi principali:
- Asse X: movimento longitudinale del tavolo di lavoro
- Asse Y: movimento trasversale del carrello RAM
- Asse Z: movimento verticale della RAM
- Asse di rotazione 1 (piano C): rotazione dell'unità di fresatura attorno all'asse verticale della RAM.
- Asse di rotazione 2 (piano A): rotazione dell'unità di fresatura attorno ad un piano spostato di 45° rispetto al piano C.

Cambio utensile automatico (ATC):
- Magazzino a catena da 24 posizioni (ISO50)
- Braccio cambio utensile tra alloggiamento mandrino e magazzino

Caratteristiche aggiuntive:
- Laser RENISHAW NC4

VELOCITÀ DEGLI ASSALI

| Asse | Percorso di viaggio | Velocità |
|-----|-----|----- |
| Asse X (sistema di misura ottico) | 5.200 millimetri | 12 metri/min |
| Asse Y (sistema di misura ottico) | 3.000 millimetri | 12 metri/min |
| Asse Z (sistema di misura ottico) | 900 millimetri | 12 metri/min |

*(Nota: i sistemi di misurazione ottica garantiscono un rilevamento preciso della posizione per gli assi X, Y e Z.)*

L'annuncio è stato tradotto automaticamente e possono essersi verificati degli errori di traduzione.
