Tornio verticale CNC RASOMA DZS 250-

RASOMA DZS 250-2

Marchio RASOMA
Modello DZS 250-2
Anno di fabbricazione 01.2010

Dettagli tecnici:
Controllo SIEMENS SINUMERIK 840D
Velocità del mandrino 3.500 giri/min
Diametro di tornitura 260 mm
Lunghezza di tornitura 400 mm
Capacità utensili 12 x
Contropunta n.

Dettagli tecnici:
Controllo CNC " SIEMENS " SINUMERIK 840D
Velocità mandrino 3.500 giri/min
Diametro di tornitura 260 mm
Lunghezza di tornitura 400 mm
Capacità utensili 12 x
Contropunta n.

Mandrino
Diametro max. 260 mm
Corsa della slitta X (per slitta) circa 900 mm
Corsa della slitta Z 400 mm

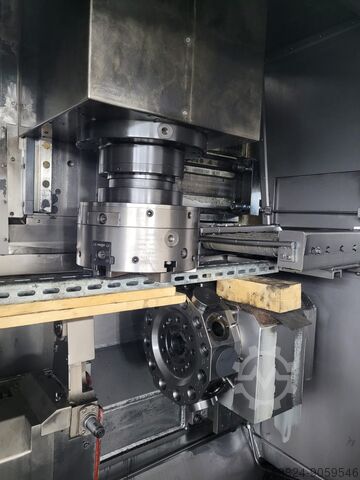

Unità mandrino per la tornitura
Testa del mandrino A 6 (DIN 55026)
Diametro del cuscinetto anteriore 120 mm
Foro del mandrino 38,1 mm

Azionamento principale
Mandrino di inserimento motorizzato con motore incorporato AC, raffreddato ad acqua, lubrificabile in continuo
Grasso lubrificante a vita Potenza di azionamento
al 100% ED 28,3 kW
al 40% ED 36 kW
Gamma di velocità 3500 giri/min
Coppia al mandrino rotante max. al 100% ED 300 Nm

Azionamento dell'avanzamento
Asse X tramite motore lineare 1FN3
Velocità di traslazione rapida 100 m/min
Forza di avanzamento 6915 N
Asse Z tramite servomotori AC 1FT6
Velocità di traslazione rapida 30 m/min
Diametro vite a ricircolo di sfere 40 mm
Forza di avanzamento " 8 kN

Fjdpfjkyth Iex Af Eogh
Sistema di utensili
Torretta portautensili a disco VDI 40 Posti utensile
12 dischi utensile SW 320 Sistema di misurazione della posizione
Sistema di misura lineare incrementale della lunghezza sull'asse X LC 183 Attacco aria compressa 6 bar

Dimensioni
Lunghezza 5.276 mm
Larghezza 2.400 mm
Altezza 3.310 mm

L'annuncio è stato tradotto automaticamente e possono essersi verificati degli errori di traduzione.
