Tornio di precisione

Schaublin 102 vm

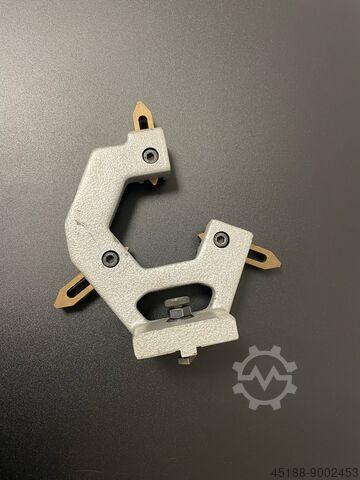

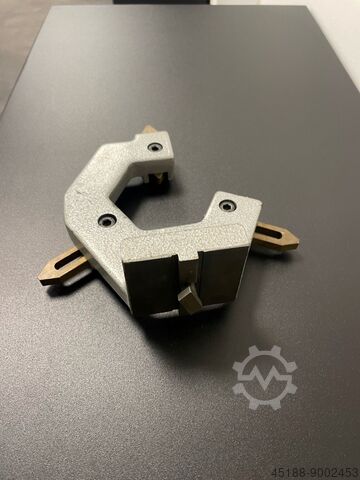

Condizione: come nuova (articolo di esposizione), Occhiali da riposo a lunetta Schaublin 102VM Lodpfx Afekw Drzofsru

Condizione: eccellente (usata), Funzionalità: perfettamente funzionante, Tornio a barra madre ad alta precisione Schaublin 102N-VM Dati tecnici: >> N. di serie macchina: 283152 >> Altezza punte: 102 mm >> Distanza tra le punte: 450 mm >> Foro mandrino: 25 mm >> Avanzamenti longitudinali: 8 posizioni da 0,02 a 0,3 mm/giro >> Filettature metriche: 20 passi da 0,25 a 4 mm >> Filettature imperiali: 25 passi da 80 a 6 TPI (filetti per pollice) Lredpfx Aewvq Tmsffeu >> Contropunta: cono morse MK2 >> Giri mandrino: regolabili senza interruzioni da 270 a 3000 giri/min >> Peso: circa 700 kg Accessori: >> Mandrino a tre griffe con 2 serie di griffe >> Portautensili con 6 scomparti >> Dispositivo di serraggio rapido, tubo di trazione e 34 pinze di serraggio >> Sistema di raffreddamento >> Utensili, mandrino porta-punte (vedi foto) >> Manuale d'uso con lista ricambi Descrizione della macchina: È in vendita un tornio a barra madre Schaublin 102VM in condizioni molto buone. La macchina è ovviamente perfettamente funzionante. I carrelli scorrono tutti in modo fluido e uniforme. Anche alle velocità più elevate, il modello 102VM funziona in modo silenzioso. Il set di ingranaggi per il taglio delle filettature è presente, ma probabilmente non completo. Si invita a visionare la macchina sotto tensione presso la nostra sede per verificare di persona il suo ottimo stato.

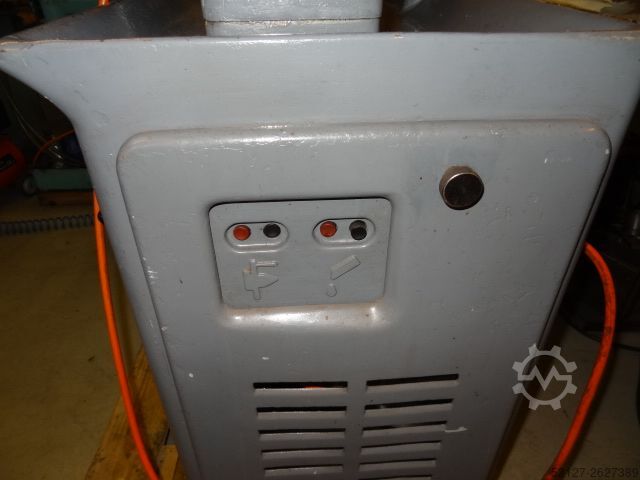

Condizione: buona (usata), Altezza centro 102 mm Interasse 450 mm Lrjdpfx Afscug H Sofju Leit.- / feed albero W20 pinze disponibili Velocità: circa 210-3000 U / min ingranaggi del riduttore Sinistra.-Rightrunning Unità 2-multistadio L x B x h: circa 1760 x 595 x 1230 mm Peso: 650 Kg Diversi modelli di "Schaublin 102" in magazzino!

Condizione: usata, Spazio di lavoro Altezza dei centri 102 mm Il top della gamma - con fantina normale 450 mm - con testata del riduttore 375 mm - sopra la guancia 200 mm - sopra la slitta 120 mm Testata Naso mandrino per pinze di serraggio tipo Schaublin W25 Foro del mandrino 25 mm Passaggio pinza 20 mm Rapporto di riduzione dell'ingranaggio della ruota 1:5 Guancia Altezza x larghezza x lunghezza 168 x 130 x 1000 mm Guancia in ghisa, profilo trapezoidale come tornio 102 N e guida a coda di rondine temprata e lucidato. Slitte Percorso più lungo sulla guancia 400 mm Larghezza della slitta portautensili - lunghezza 80 - 194 mm Regolazione manuale della corsa 90 mm Altezza del centro sulla slitta portautensili 20 mm Albero degli utensili di tornitura 12 x 12 mm Larghezza della slitta trasversale - lunghezza 94 - 300 mm Regolazione manuale della corsa 100 mm Guida del letto Lunghezza della guida sulla guancia 250 mm Vite di piombo Vite a testa cilindrica per tornitura longitudinale e filettatura, Ø 40 mm vite a testa cilindrica temprata, filettatura rettificata, passo 4 mm Gamma di velocità Velocità 270 - 3000 giri/min tornitura longitudinale 0,02 - 0,3 mm/giro Taglio del filo Passo più grande con set di ruote di ricambio standard 4 mm Piastra della macchina per 20 passi metrici 0,25 - 4 mm Piastra macchina per 25 piazzole inglesi da 80 - 6 G/". Contropunta Diametro della penna d'oca 30 mm Cono interno di penna d'oca 2 MORSE Corsa della penna d'oca 80 mm Dispositivo di raffreddamento Serbatoio del refrigerante - capacità 23 litri Lrsdpjbxkl Tjfx Affou Pesi netti Tornio su banco da lavoro, ca. 225 kg tornio su fondo scatola, ca. 550 Kg [...]

Condizione: eccellente (usata), Anno di produzione: 2005, Schaublin 102N-VM-CF tornio di alta precisione svizzero Anno: 2005 Diametro massimo ammissibile sopra il banco: 200 mm Diametro massimo ammissibile sopra i carri: 120 mm Altezza punte: 102 mm Distanza tra le punte: 450 mm Lunghezza banco: 1000 mm Altezza banco: 168 mm Potenza: 4,2 kW Velocità mandrino: 100 - 3000 giri/min Mandrino W25 Corsa trasversale, asse X: 100 mm Risoluzione asse X (raggio): 0,01 mm Corsa longitudinale, asse Z: 90 mm Risoluzione asse Z (raggio): 0,01 mm Vite madre: - 8 avanzamenti longitudinali - Avanzamenti maggiori possibili utilizzando il controllo filettatura per tornitura Sezione massima utensile (sistema Multifix): 10x10 mm Porta-barre (sistema MULTIFIX) diametro 20 mm Contropunta regolabile in altezza e lateralmente: Cono interno bussola Mk2 Diametro esterno bussola: 30 mm Corsa bussola: 80 mm Capacità vasca refrigerante: 23 L Tensione alimentazione elettrica: 400 V Dimensioni totali (LxPxA): 1500 x 510 x 1550 mm Accessori / opzioni: - Visualizzatore digitale ACU-RITE a 3 assi X-Z-Z1 Risoluzione asse X: 0,001 mm Risoluzione asse Z: 0,005 mm Risoluzione asse Z1: 0,005 mm - Impianto di refrigerazione Lrodpew N Rh Aefx Affju - Paratia posteriore in lamiera - Doppio pedale per Start/Stop e inversione senso rotazione mandrino - Set pinze Schaublin W25 - Mandrino in ghisa W25 Ø110 mm con ganasce - Torretta portautensili a cambio rapido MULTIFIX-A con relativi portautensili - Sistema di azionamento per attrezzature ausiliarie con cinghia staffa tendicinghia regolabile e orientabile dispositivo di azionamento completo di motore cinghia Ø6x2’500 mm - Contropunta - ecc... Funzionante, collegato elettricamente presso il nostro magazzino.
