Forno a carrello per mandrie - Gas

SCHLAGER HW150-3520-1100 -6-fach System

Potenza termica nominale 3520 kW
Peso operativo massimo 120.000 kg
Peso a vuoto del corpo forno ca. 55.000 kg
Peso a vuoto del carro forno ca. 40.000 kg
Dimensioni utili 4000x1500x10500
Dimensioni interne 5.000 x 2.575 x 11.275
7.100 x 7.245 (con portale porta)
Intervallo di regolazione della temperatura 550 – 1.100 °C
Temperatura massima ammissibile della camera di cottura 1.150
1.180
Sistema completo – impianto industriale di trattamento termico con 6 forni a carro identici e sistema di tempra
Pjdpezpbmbofx Ad Isgp

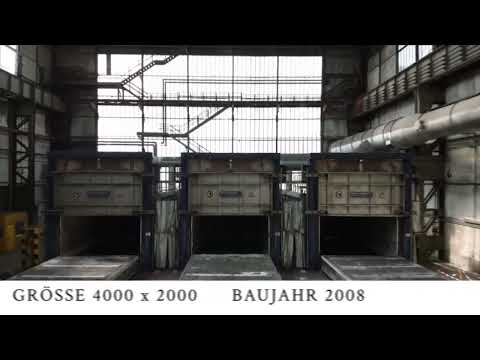

In vendita è disponibile un impianto industriale di trattamento termico completo, composto da 6 forni a carro identici, tipo HW150-3520-1100, comprensivo di vasca di tempra e sistema di controllo centrale.

L'impianto offerto rappresenta una soluzione di produzione completamente integrata per processi termici complessi. Tutti e sei i forni a carro sono identici, consentendo una conduzione uniforme del processo, un'elevata disponibilità e una sostituzione ottimale dei componenti.

Oltre ai sei forni a carro ad alte prestazioni, l'impianto comprende anche le necessarie unità di alimentazione centralizzate e i componenti dell'impianto, come sistemi di bruciatori, alimentazione dell'aria di combustione, sistema di scarico dei gas di combustione, sistemi di regolazione e monitoraggio della temperatura, nonché le necessarie apparecchiature per il forno e il carro forno.

Con una potenza termica nominale di 3.520 kW per unità di forno, un intervallo di temperatura fino a 1.100 °C e una capacità operativa massima fino a 120.000 kg per forno, il sistema rappresenta una soluzione ad alte prestazioni per i processi industriali di trattamento termico.

Grazie alla combinazione di più forni a carro identici con un'area di tempra integrata, l'impianto offre:

elevata capacità di produzione grazie al funzionamento parallelo di più unità di forno
processi di trattamento termico riproducibili
lavorazione flessibile dei lotti
alimentazione centralizzata e coordinata dell'impianto
esecuzione industriale per il funzionamento continuo

Il sistema offerto viene venduto come unità completa e rappresenta una soluzione di trattamento termico immediatamente utilizzabile per applicazioni industriali.

Dati tecnici

7.1 Dimensioni del corpo forno
Dimensioni esterne: 7.100 x 7.245 (con portale porta) x 12.745 mm
Dimensioni interne: 5.000 x 2.575 x 11.275 mm
Dimensioni utili: 4.000 x 1.500 x 10.500 mm
Supporti per il materiale da trattare: 6 pezzi, altezza 475 x 340 mm

7.2 Pesi
Peso a vuoto del corpo forno: ca. 55.000 kg
Peso a vuoto del carro forno: ca. 40.000 kg
Peso operativo: max. 120.000 kg
Peso dei supporti: 6 pezzi, ciascuno da 5.083 kg = 30.500 kg

7.3 Dati sulle prestazioni
Potenza termica nominale: 3.520 kW
Intervallo di regolazione della temperatura: 550 – 1.100 °C
Temperatura massima ammissibile della camera di cottura: 1.150 °C
Temperatura di interruzione di sicurezza: 1.180 °C
Velocità di riscaldamento: max. 60 K/h a un peso operativo di 120.000 kg
Velocità di riscaldamento massima ammissibile: 60 K/h
Numero di zone di regolazione della temperatura: 6

Tutte le dimensioni sono indicate come larghezza x altezza x profondità o Ø x altezza.

Valori caratteristici per i fluidi di alimentazione

7.4.1 Gas naturale
Potere calorifico superiore Hu(n): 10,6 kWh/m³(n)
Pressione di ingresso del gas: 2,0 bar
Portata volumetrica massima: 334 m³(n)/h / 118 m³(b)/h
Temperatura: +5 fino a +25 °C.

7.4.2 Aria di combustione
Composizione: aria ambiente
Pressione dell'aria di c

L'annuncio è stato tradotto automaticamente e possono essersi verificati degli errori di traduzione.
