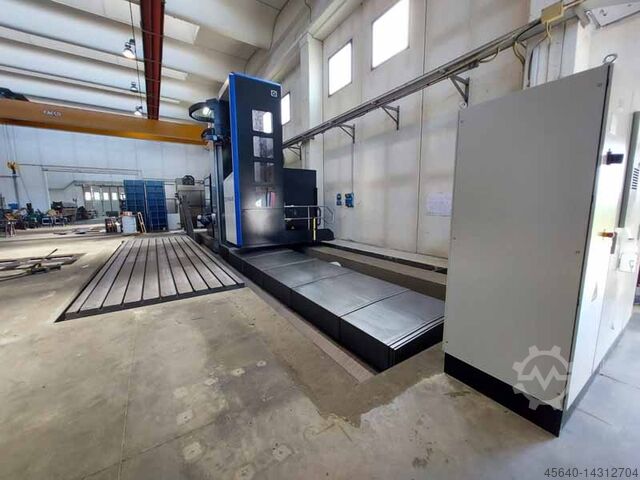

Fresatrice a colonna mobile

SORALUCE FS 16000

Condizione: usata, Dettagli tecnici: Diametro mandrino: 150 mm Corsa asse X: 10.000 mm Corsa asse Y: 2.500 mm Corsa mandrino di foratura: 700 mm Estrazione bussola portante: 700 mm Dimensioni bussola portante: 340 x 340 mm Attacco mandrino ISO: 50 Velocità mandrino di foratura: 1,25 - 1.250 giri/min. Avanzamenti continui: 1 - 5.000 mm/min Avanzamento rapido: 5 m/min Dsdpfx Aswg R Swofyecc Fabbisogno totale di potenza: 120 kW Peso macchina ca.: 115 t Dimensioni d’ingombro ca.: 15,1 x 10 x 6,4 m con controllo CNC SIEMENS 840 Dsl completamente modernizzato nel 2010 Tavola CNC FIBRO 2.500 x 2.500 mm, peso pezzo 50 t, corsa longitudinale 2.500 mm, testa di fresatura angolare 4 x 90° testa angolare universale Area tavola ca. 12.000 x 6.000 mm (72 m²) Evacuatore trucioli e sistema di raffreddamento guide aerostatiche

Condizione: buona (usata), Funzionalità: perfettamente funzionante, corsa asse X: 12.000 mm, corsa asse Y: 1.800 mm, corsa asse Z: 1.000 mm, Fresatura universale CNC MECOF CS 50 SELCA S3045L, costruito nel 1997, Testa a due assi: asse C 360° x asse A 3° Piano di carico 13.300 x 1.090 mm. X, Corsa della colonna 12.000 mm Y, Corsa verticale della testa 1.800 mm Z, Telaio 390 x 390 mm, corsa 1.000 mm Letto 13.300 x 1.090 mm Dcodpfxowdm U Nj Afyjc Testa a due assi: asse C 360° x asse A 3° Attacco mandrino ISO 50 Velocità del mandrino 10 - 4.500 giri/min Motore mandrino 20 kW Cambio utensile automatico 41 Utensili

Condizione: buona (usata), Anno di produzione: 2002, Funzionalità: perfettamente funzionante, Centro di fresatura a controllo numerico a colonna mobile Soraluce Soramill modello SP 10000, con testa di fresatura ortogonale automatica lubrificata a nebbia d'olio con indicizzazione a 1 X 1 gradi e sistema di controllo HEIDENHAIN TNC 430 M. Anno 2002 SN 8647 Area del tavolo - 10000 x 1100 mm Traslazione a colonna (X) - 8500 mm Traslazione verticale (Y) - 1600 mm Traslazione Ram (Z) - 1200 mm Motore mandrino - 28 kW Attacco mandrino - Utensili standard ISO 50 BT50 Tirante - DIN 6987 2-Forma A. ISO 7388/2-Forma A Riduttore indipendente con 2 gamme Gamma di velocità - da 20 a 4000 giri/min. Campo di avanzamento - da 5 a 5000 mm/min Velocità di traslazione rapida - (X, Y, Z) 15.000 mm/min. Dadi doppi precaricati e viti a ricircolo di sfere per ogni asse. Sistema di guida lineare con rulli cilindrici a ricircolo e guide in acciaio sugli assi X, Y e Z. Motore a corrente alternata indipendente per ciascun asse. Trasduttore lineare negli assi X, Y e Z con sistema di spurgo dell'aria. Bloccaggio automatico dell'utensile. Dispositivo idraulico di rilascio automatico dell'utensile. Controllo numerico HEIDENHAIN TNC-430-M. (Schermo piatto TFT con azionamenti digitali) 9 assi CNC e 1 mandrino, 5 dei quali interpolati simultaneamente. Illuminazione dell'area di lavoro Sistema di raffreddamento del quadro elettrico Illuminazione del quadro elettrico Volantino elettronico portatile Heidenhain HR410 con cavo a spirale da 3 m Dsdpfxsr Hr Arj Afyscc Pendente articolato orizzontalmente per controllo CNC Testa ortogonale 28KW, 800Nm, 1deg x 1 deg, 4000rpm lubrificata a olio Il prezzo include l'unità di raffreddamento dell'olio sia per la testa che per il riduttore. È inclusa anche l'opzione G2, Ram preparata per 4000 giri/min. Raffreddamento attraverso il mandrino tipo AD. Sistema di raffreddamento con serbatoio da 500 l con due pompe che forniscono bassa e alta pressione di 3 e 8 bar e una portata di 50 l/min. Il sistema comprende un'unità combinata di filtraggio a carta e a tamburo magnetico. Piattaforma operatore standard fissata alla colonna Magazzino portautensili con capacità di 40 utensili, BT50 Lunghezza massima dell'utensile = 400 mm. Lunghezza utensile = 400 mm. Diametro massimo dell'utensile: - Con magazzino pieno Diametro utensile: - Con magazzino pieno = 120 mm. Con posizione adiacente vuota = 250 mm. Peso massimo dell'utensile = 20 kg. Peso dell'utensile = 20 kg. Peso medio dell'utensile con magazzino pieno = 10 kg. Peso totale massimo consentito = 20 kg. Peso totale consentito = 20 kg. Trasportatore di trucioli Nastro trasportatore a cerniera Preparazione della macchina per l'aggiunta di una tavola elettromeccanica a 4 assi. Protezione contro i trucioli sulla parte anteriore del tavolo e su entrambi i lati. Consiste in quattro porte anteriori scorrevoli con un'altezza dal pavimento di 2.100 mm e una lunghezza di 1.700 mm ciascuna. Apertura e chiusura manuale con interblocco meccanico. Le porte possono essere aperte per l'intera traslazione longitudinale. La parte posteriore del tavolo è aperta. Protezione sul retro e su entrambi i lati della colonna della macchina.

Condizione: buona (usata), Anno di produzione: 2009, ore di funzionamento: 48.570 h, Funzionalità: perfettamente funzionante, Equipaggiamento: documentazione / manuale, velocità di rotazione variabile in modo continuo, Marca: MIYANO Modello: ABX-64SY Anno di costruzione: 2009 Controllo FANUC 31i, utensili motorizzati, torretta, asse C, nastro trasportatore pezzi, trasportatore trucioli, presa pezzi, caricatore di barre Multifeed Dcsdpfx Aoxzrpwofyec

Condizione: usata, Anno di produzione: 2014, - - - - - Percorsi di viaggio - - - - - - - - - - - Corsa - x 10.000 mm Corsa - y 1.500 mm Distanza da percorrere - z 4.000 mm - - - Mandrino - - - - - - - - - Potenza 62,5 kW Intervallo di velocità 262 - 4.000 giri/min Coppia 2.280 Nm - - - Tavolo - - - - - - - - - Dimensioni piano tavolo 2x (2.500 x 3.000) mm Corsa longitudinale 2.000 mm carico massimo 30.000 kg Risoluzione 0,0005° Risoluzione 1,8 secondi. Velocità rotazione tavola 1,5 giri/min - - - ulteriori dettagli tecnici - - - - - - Dsdpfxswrztvj Afyscc Controllo Siemens 840 Dsl Numero di posti nel cambio utensile 80 Portautensili ISO 50 Velocità dell'asse max. 25.000 mm/min - - - Scanalature a T - - - - - - - - - Dimensioni delle scanalature a T secondo DIN 650 28 mm Scanalature a T - distanza 225 mm Fresatrice a montante mobile | FPT - SPIRITO 140 con due tavole rotanti-spostanti IDROSTATICHE (TRT30). La macchina ha solo circa 9.900 ore di lavoro. Attrezzatura: - Guide idrostatiche - Sistema di raffreddamento - Volantino con trasmissione radio (HBG 800-DP) - IKZ (40 bar) - Cambio utensili (80 pezzi | ISO50) - Magazzino per il cambio delle teste di fresatura - Testa universale infinitamente posizionabile - Prolunga orizzontale del mandrino (versione lunga) - trasportatore di trucioli - Sonda laser con software per la misura dell'utensile e il controllo della rottura - Sonda di misura radio (M&H) - Lavorazione pendolare con divisorio La macchina è in ottime condizioni di manutenzione. Si prega di consultare ulteriori informazioni sull'attrezzatura a questa macchina dall'originale inclusa nell'offerta Conferma dell'ordine. Su richiesta saremo lieti di condividere con voi il video della macchina dalla sede della fabbrica. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - #Tag: SPIRITO-140 | SPIRITO140

Condizione: usata, Anno di produzione: 2017, Diametro tubo (max.): 80 mm, lunghezza del mandrino: 4.500 mm, Piegatrice a mandrino S8004 ----- Per la realizzazione di geometrie di tubi dimensionalmente stabili con raggi di curvatura fino a 1,5XD → massima prestazione di flessione tubo 76 x 4 mm (400 N/mm²) → massima prestazione di flessione del tubo 60 x 60 x 3 mm (400 N/mm²) → massima prestazione di flessione tubo 76 x 2,9 mm (acciaio inossidabile) → Potenza totale collegata 7 kW → Lunghezza estensione del tubo 4,5 m Robusta e durevole struttura in acciaio con collegamento ad accoppiamento di forza: nessuna struttura soggetta a torsione grazie, ad esempio, alla struttura divisa della testa di piegatura e del supporto del mandrino. Azionamento elettromeccanico dell'asse di piegatura esente da manutenzione. Il display touch del controllo consente una programmazione e un utilizzo del sistema semplice e intuitivo. Dopo che il tubo è stato inserito, viene fissato nel carrello tramite il mandrino. Ciò consente l'esatto posizionamento del tubo e quindi la creazione di geometrie dimensionalmente precise. La norma prevede anche un controllo della geometria del tubo prima del processo di piegatura: se il processo di piegatura viene avviato in una posizione errata, la macchina non darà l'approvazione. Ciò impedisce un funzionamento errato. Le funzionalità aggiuntive opzionali aumentano il comfort e aumentano la potenza e quindi l'efficienza del sistema. Lo scambio di dati dal programma opzionale di calcolo tubi TBS-3D (versione PC) avviene tramite chiavetta USB o tramite accesso FTP dal computer al controllo della macchina. Le prese USB o LAN (RJ45) sono disponibili di serie. Le geometrie dei tubi esistenti possono essere convertite in modo rapido e semplice, ad esempio utilizzando il formato STEP. Dotazione di serie: → Azionamento elettromeccanico dell'asse di piegatura 4 kW → Velocità 2,9 giri/min (=17°/sec.) → Direzione di piegatura a sinistra → Risoluzione dell'angolo di piegatura 0,1° → raggio di curvatura massimo 200 mm → Albero flessibile diametro 50 mm → misurazione elettronica della lunghezza ±0,1 mm → misurazione elettronica della torsione ±0,1° → sistema di arresto manuale (attraversamento delle fermate in lunghezza) → Sistema di bloccaggio manuale (rotazione di 15°) → Mandrino a tre griffe per il bloccaggio del tubo nel carrello → pannello di controllo esterno Controllo PLC: → Touchscreen da 10,1" → ETH 10/100, collegamento X2X, USB → Funzionamento tramite interruttore a pedale → Trasferimento dati tramite rete (W)LAN o USB → Banca dati dei materiali Programmazione grafica unica: geometrie semplici possono essere calcolate direttamente sulla macchina. Dopo aver inserito la lunghezza e l'angolo, il controllo calcola direttamente i valori di avanzamento e gli angoli di piega. Idraulica: Dcedpfjttah Rjx Afyec → Potenza idraulica 3 kW → Bloccaggio idraulico del tubo con pressione di serraggio regolabile → Retrazione anticipata del mandrino programmabile Opzioni (possono essere ordinate come equipaggiamento aggiuntivo): → velocità di piegatura variabile mediante convertitori di frequenza o servomotori → ritiro automatico dell'utensile (manuale o controllato) → mandrino pneumatico → lubrificazione automatica del mandrino → sistema di arresto pneumatico (lunghezza + torsione) → versione mobile (rulli) → Espansione del raggio Le immagini mostrano la nuova macchina

Condizione: nuovo, Funzionalità: perfettamente funzionante, Anno di produzione: 2025, Le presse piegatrici ibride CNC BAYKAL combinano tutti i vantaggi dei sistemi idraulici ed elettrici in un unico sistema. Se cercate presse piegatrici veloci, precise ed efficienti dal punto di vista energetico, BAYKAL è la soluzione ideale. Le presse piegatrici ibride CNC BAYKAL consentono di risparmiare significativamente energia e carburante, migliorare l'efficienza di piegatura, ridurre il rischio di perdite d'olio, ridurre i costi di installazione, prolungare la durata dei materiali di consumo, migliorare la precisione di piegatura, ridurre il rumore e migliorare l'ambiente di lavoro. Dedpfx Afjrq D Nieyocc Il sistema di presse piegatrici ibride CNC BAYKAL è progettato con un sistema di servoazionamento elettroidraulico e servopompe individuali per il controllo di ciascuno dei cilindri sinistro e destro. Il servomotore controlla la portata in uscita della pompa dell'olio in base alle impostazioni del programma, quindi controlla la velocità di movimento e il posizionamento del cursore, senza alcun fenomeno di strozzamento durante l'intero processo. Pertanto, tutta l'energia erogata dalla pompa dell'olio viene erogata ai cilindri sinistro e destro. Questo metodo di controllo non comporta alcuna perdita di energia e l'effetto di risparmio energetico è molto significativo. Con questo sistema, l'impianto idraulico funziona su richiesta quando si attiva il pedale, anziché avere una pompa in funzione continua. Ciò si traduce in un consumo energetico inferiore rispetto a una macchina idraulica standard, nonché in tempi di ciclo più rapidi e una precisione estremamente elevata. La portata e la pressione dei cilindri idraulici Y1 e Y2 sono rispettivamente controllate da due gruppi di servopompe bidirezionali, e l'olio nella camera superiore del cilindro idraulico viene pompato direttamente nella camera inferiore del cilindro idraulico attraverso la pompa dell'olio per realizzare il sollevamento della trave. La rotazione inversa della pompa dell'olio pompa l'olio nella camera inferiore del cilindro idraulico direttamente nella camera inferiore del cilindro idraulico per realizzare la pressatura e la piegatura dello stampo superiore. Applicabile da 100 a 1250 tonnellate, la sincronizzazione dei lati sinistro e destro della trave superiore delle presse piegatrici ibride CNC BAYKAL è controllata separatamente da due gruppi di servopompe bidirezionali.

Anno di produzione: 1995, Condizione: pronta per il funzionamento (usata), È disponibile un centro di fresatura e foratura di pannelli rigidi CNC Bimatec Soraluce. Controllo del percorso di viaggio: Heidenhain CNC 415, ore di funzionamento: 31507h. Include tavolo rigido, supporto mobile, testa di fresatura con indicizzazione automatica, sonda di misurazione manuale, dispositivo di raffreddamento e sistema di filtraggio. Documentazione disponibile. E' possibile una visita sul posto. Dsdpfsu T Rgwox Afyocc

Condizione: usata, Anno di produzione: 1983, Capacità di foratura nell'acciaio (Ø max 50 mm) Sbraccio 1500 mm Altezza pezzo - max. 1380 mm Capacità di foratura nella ghisa (Ø max 60 mm) Distanza dal centro mandrino alla colonna 320 - 1250 mm Campo di rotazione +/- 180° Superficie di appoggio della piastra base 2640 x 1000 mm Coppia al mandrino 310 Nm Diametro mandrino/attacco 75 mm / CM 5 Corsa mandrino 310 mm Velocità mandrino 28 - 2500 giri/min Avanzamento: 0,05 - 2 mm/giro Potenza motore 4 kW Peso macchina ca. 4,3 t Ingombro ca. 3,2 x 1 x 2,75 m Dcjdpfxetv Ikls Afyec Tavola cubica 500 x 500 x 500 mm,

Condizione: usata, Anno di produzione: 2006, Lunghezza tornitura 1500 mm Alesaggio mandrino 105 mm Diametro massimo di tornitura 420 mm Giri mandrino 3300 min⁻¹ Giri utensili motorizzati 3000 min⁻¹ Torretta a 12 posizioni Contropunta idraulica Controllo: Mazatrol 640 T Nexus Dotazione: Caricatore barre FMB SL 80 Lunetta idraulica SMW SLU 3,2 3 utensili motorizzati Vari portautensili Dcedpjx Nfwgjfx Afyjc
