Rettificatrice cilindrica cnc

TSCHUDIN T35

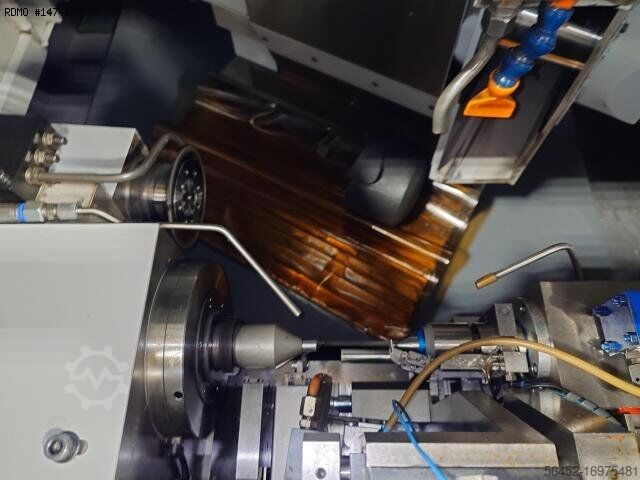

Condizione: usata, CARATTERISTICHE TECNICHE - Distanza tra le punte: 400 [mm] - Altezza tra le punte: 125 [mm] - Peso massimo del pezzo da lavorare tra le punte: 150 [kg] - Corsa asse Z: 600 [mm] - Avanzamento rapido asse Z: 15 [m/min] - Orientamento del piano di lavoro: +/- 6 [°] TESTA DI RETTIFICA - Dimensioni della mola: 500 x 80 x 203,2 [mm] - Velocità periferica: 60 [m/sec] - Potenza: 9,5 [kW] - Posizione della testa: -30 [°] TESTA PORTAPEZZO - Cono: CM5 - Velocità: 5 - 1500 [giri/min] Djdpfx Asuhbxyepyewa - Potenza: 2,1 [kW] - Foro: 34 [mm] CONTROPUNTA - Cono: CM3 - Corsa della punta: 80 [mm] ALIMENTAZIONE ELETTRICA - Tensione: 400 [V] - Frequenza: 50 [Hz] - Potenza installata: 16 [kVA] PESO E DIMENSIONI - Ingombro: 3.650 x 3.050 [mm] - Altezza macchina: 2.000 [mm] - Peso macchina: 4.850 [kg] ORE DI FUNZIONAMENTO DELLA MACCHINA - Ore di funzionamento: 42.000 [ore] ACCESSORI - CNC: Siemens 840 D - Volante manuale elettronico - Contropunta automatica - Controllo del diametro e della lunghezza - Robot per carico e scarico - Gruppo refrigerante - Vasca di raffreddamento - Aspiratore di nebbia d'olio - Diamantatrice con ruota - Seconda testa di rettifica con mola al CBN e dispositivo di rettifica rotante della mola - Sistema antincendio * *Nota: il corretto funzionamento non è garantito. Farlo verificare da un'azienda qualificata da parte dell'acquirente.

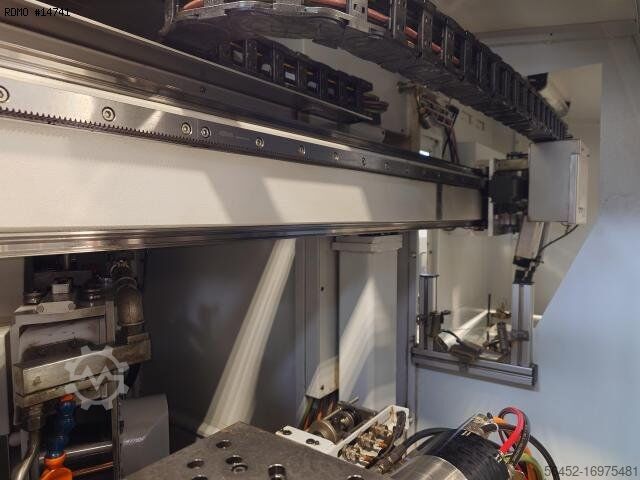

Condizione: usata, Anno di produzione: 2008, ore di funzionamento: 23.600 h, Funzionalità: perfettamente funzionante, numero macchina/veicolo: 632025, TSCHUDIN T35 – Rettificatrice cilindrica CNC ad alta precisione con Siemens Sinumerik 840D Anno di costruzione 2008 · Nr. macchina 632025 · ca. 23.600 ore mandrino · Inclusa cella di produzione SECKLER, impianto di filtrazione STREULI, sistema di bilanciamento DITTEL DATI TECNICI • Produttore: HTT KELLENBERGER (oggi Hardinge / L. Kellenberger & Co. AG) • Modello: Tschudin T35 / Siemens • Nr. macchina: 632025 (targhetta originale) • Schema elettrico: E-632025 Dsdpfey Eqiqsx Apyjwa • Anno di costruzione: 2008 • Controllo: Siemens Sinumerik 840D con software di rettifica • Corse assi: Z 600 mm / X 350 mm • Tensione di alimentazione: 3 × 400 VAC, 50 Hz • Tensione di comando: 24 VDC • Potenza assorbita: 16 kVA • Peso: ca. 6.400 kg • Ore mandrino (macchina accesa): ca. 23.600 h • Distanza tra le punte (classe macchina): fino a 400 mm • Altezza delle punte: 175 mm • Peso massimo pezzo: 150 kg • Diametro mola: 400 – 600 mm • Guide: Idrostatiche • Velocità di taglio max.: fino a 120 m/s (versione cuscinetto a sfere) AUTOMAZIONE INTEGRATA & SISTEMI AGGIUNTIVI • Magazzino robotizzato SECKLER – cella di produzione autonoma (carico robotizzato, magazzino pezzi, nastri di selezione per pezzi OK/SPC/scarto) • Sistema di bilanciamento DITTEL M5000 • Impianto di filtrazione STREULI MZ 150 (anno 2005, filtrazione fine) CONDIZIONE & HIGHLIGHTS Macchina usata, pienamente funzionante • Siemens Sinumerik 840D con software di rettifica • Guide idrostatiche – classe di precisione • Cella di produzione autonoma SECKLER • Sistema di bilanciamento DITTEL M5000 integrato • Impianto di filtrazione STREULI MZ 150 per refrigerante • Manutenzione regolare documentata da Johnson Controls (ultima nel 2024, prossima 04/2025) • Disinstallata da produzione in serie presso produttore di particolari di precisione SULLA MACCHINA La Tschudin T35 è una rettificatrice cilindrica esterna modulare per produzioni di medie e grandi serie. Originariamente sviluppata dalla svizzera HTT Hauser Tripet Tschudin AG, oggi fa parte del gruppo Kellenberger/Hardinge. La macchina offerta è stata utilizzata in combinazione con una cella di produzione SECKLER completa – funzionamento completamente automatizzato H24/7 possibile. Il controllo Siemens Sinumerik 840D dispone di software per rettifica sviluppato da specialisti e consente la programmazione ottimale dei processi di rettifica e ravvivatura. Le guide idrostatiche garantiscono la massima precisione nella produzione in serie; la versione con cuscinetti a sfere consente velocità di taglio fino a 120 m/s. FORNITURA • Macchina base Tschudin T35 con Siemens Sinumerik 840D • Cella di automazione SECKLER completa (incluso quadro elettrico) • Sistema di bilanciamento DITTEL M5000 • Impianto filtrante per refrigerante STREULI MZ 150 (anno 2005) • Attacchi disponibili per mole POSIZIONE & TRASPORTO Posizione: magazzino centrale Casa d’aste Köck, 6178 Unterperfuss, Austria. Visita caldamente consigliata prima dell’acquisto. Tutti i dati sono senza garanzia. Il contenuto dell’asta riguarda esclusivamente l’articolo descritto. Macchinario usato – vendita con esclusione di qualsiasi garanzia. Salvo errori e omissioni di stampa.
