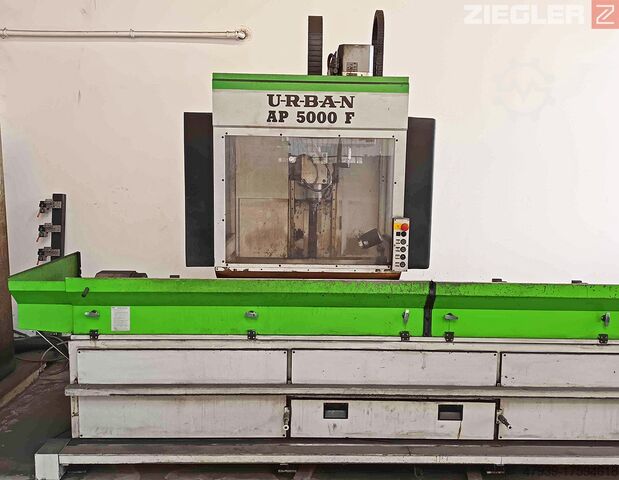

Fresatrice a colonna mobile

Urban AP 5000 F

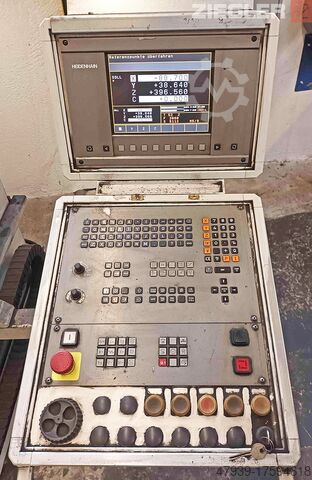

- Controllore percorso Heidenhain TNC 410 M, pannello di controllo spostabile su tutta la lunghezza di lavorazione
- Robusta struttura di base come struttura a telaio saldato
- Guide a sfere su tutti gli assi
- Gruppo mandrino di fresatura: 80 - 6000 giri/min, portautensili SK30
- Asse X con azionamento a cremagliera (30 m/min)
- Asse Y/Z con vite a ricircolo di sfere (20 m/min)
- 2 cassetti portatrucioli
- Dispositivo di bloccaggio girevole per lunghezza pezzo di 4700 mm
- 10 morse pneumatiche per pezzo
- lubrificazione centralizzata manuale
- cambio utensile a piastra mobile per 8 utensili
- Microspruzzo
- Pompa di raffreddamento emulsione
- Luce della macchina
- Paraurti di sicurezza
- La cappa di protezione della macchina si apre pneumaticamente in verticale
- Anno di costruzione 2005
- Controllo attivo: 26910h
- Esecuzione del programma: 9185h
- Mandrino acceso: 6557h

Difetti:
- Alcuni tubi dell'aria del tenditore devono essere sostituiti
- Alcuni cavi di contatto del cilindro per lo spostamento del tenditore devono essere sostituiti

Specifiche
- Controllo: Heidenhain iTNC 530, 3 assi controllati
- Distanze di corsa X/Y/Z: 5000 / 275 / 310 mm
- Campo di lavoro X/Y/Z con dispositivo girevole: 4700 / 155 / 110 mm
- Avanzamento rapido X/Y/Z: 30 / 10 / 10 m/min
- Avanzamento a variazione continua: 0 - 5000 mm/min
- Cambio utensile: cambio piastre con 8 posizioni utensile
- Portautensili: SK30
- Bloccaggio utensile: pneumatico
- Sistema di raffreddamento: Micro-Spray per perforazione a flusso, emulsione di raffreddamento
- Velocità del mandrino: 80 - 6000 giri/min
- Correzione della velocità: 80 - 120%
- Prestazioni di foratura su St60/Alu Ø: fino a 18 / 20 mm
- Prestazioni di taglio del filo: fino a M14 / M16
- Sistema di misurazione della distanza: encoder rotativo
- Precisione di posizionamento: 0,05 mm
Fpedeu E Ti Ijpfx Af Ejn
- Ripetibilità: 0,025 mm
- Tolleranza precisione di lavorazione: ±0,2 mm
- Attacco aria compressa: R 3/8" / 6 bar
- Collegamento dispositivo: R 1/4"
- Pressione di esercizio: circa 6 bar
- Consumo d'aria per scarico: ca. 600 l/min a 6 bar
- Emissione sonora: 79 dBA
- Collegamento elettrico: 3x 400 V ± 5% / 50-60 Hz
- Fusibile di riserva: massimo 25 A
- Consumo energetico: circa 13 kVA
- Tensione di controllo: 24 V CC
- Spazio necessario con recinzione di sicurezza: ca. 34 mq (11,4 x 3 m)
- Peso macchina con accessori: ca
