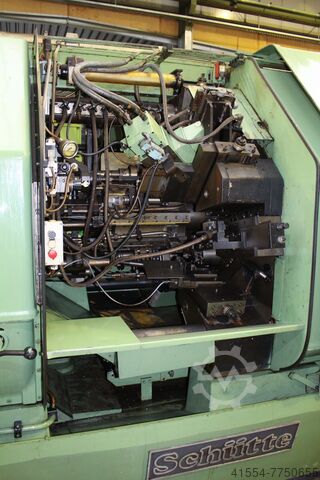

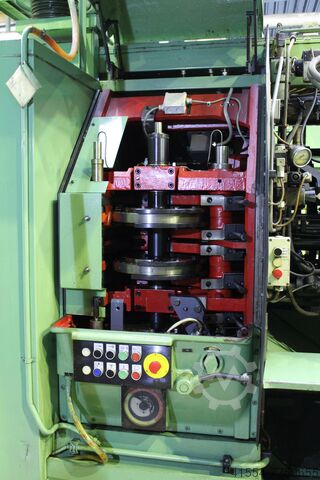

Alimentatore automatico a 8 mandrini

Schütte ADH 160

Produttore: Schütte

Tipo: ADH 160

Numero macchina: 225

Anno di costruzione: 1981

Peso: 11 t
Pgsdpfsipu U Uex Ad Iep

Dati generali / tecnici:

Lunghezza massima di tornitura: 125 mm

Diametro massimo del pezzo: 168 mm

Profondità massima di foratura: 125 mm

Numero di pezzi regolabile: da 3,4 a 450 secondi

Ore di funzionamento: 8.200 ore

Velocità del mandrino: da 90 a 1120 giri/min

Ingombro (l x p x a): circa 4730 x 1700 x 2120 mm

Alimentazione elettrica: 380 V / 50 Hz

Accessori:

7 traverse

8 slitte longitudinali

Dispositivo per la filettatura

4 mandrini a 2 griffe Ø 160 mm
Tipo di mandrino: mandrino a presa con diametro di serraggio 15
Tipo: Röhm 0W-406 682, forza di serraggio 1200 daN

4 mandrini a 3 griffe Ø 160 mm
Tipo di mandrino: mandrino a presa con diametro di serraggio 15
Tipo: Röhm 1W-406 681, forza di serraggio 1800 daN

Braccio di inserimento sopra il mandrino: 100 mm.
Il pezzo viene alimentato al braccio di inserimento tramite un braccio oscillante e un morsetto rotante.

Note:

La macchina è in ottime condizioni ed ha poche ore di funzionamento.
La macchina è predisposta per la lavorazione di semialberi di alberi a gomiti per piccoli motori a combustione interna.
