Macchina di smistamento

Scoro Z3C T&A

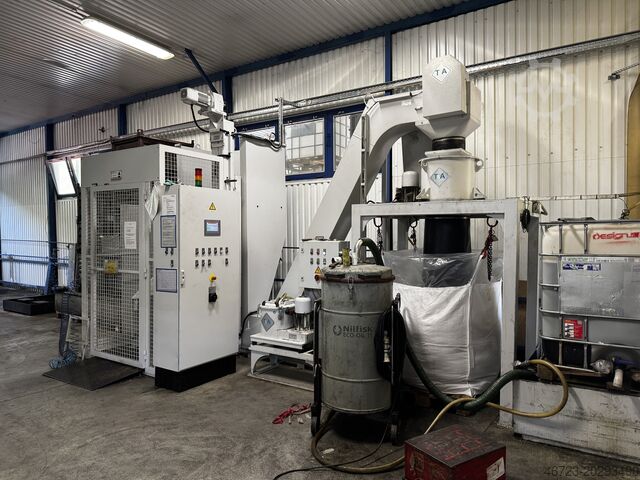

Denominazione della macchina: Sistema di asciugatura e pulizia trucioli con centrifuga di essiccazione e unità di pulizia refrigerante
Costruttore: T & A Trenntechnik & Anlagenbau GmbH, Ettenheim, Germania
Tipo / Modello: sistema strizzatura trucioli SCORO Z3C con centrifuga refrigerante a 2 fasi TORNADO 200 RT-S
Anno di costruzione: 2021
Sistema di controllo: PLC Siemens S7 conforme a EN 60204
Gsdpfxexnl Nwj Af Eeuh
Dati tecnici:
• Applicazione / Capacità:
Materiale: trucioli di ottone corti, scorrevoli (varie leghe)
Portata: fino a 6 t / settimana (funzionamento su 3 turni)
Umidità residua max.: 3 %
Tipo di refrigerante: miscibile con acqua
Alimentazione trucioli: tramite dispositivo di sollevamento e ribaltamento
Scarico: in Big-Bag (91 × 91 × 110 cm, max. 1000 kg)
• Componenti principali:
- Unità di sollevamento e ribaltamento EHKG 250:
• Portata 250 kg • Angolo di ribaltamento 150° • Altezza ribaltamento 2200 mm • Alim. manuale dei contenitori • Velocità sollevamento 7 m/min
- Recinzione di protezione:
• Porta interbloccata elettricamente • Altezza 2500 mm • Conforme alla normativa UVV

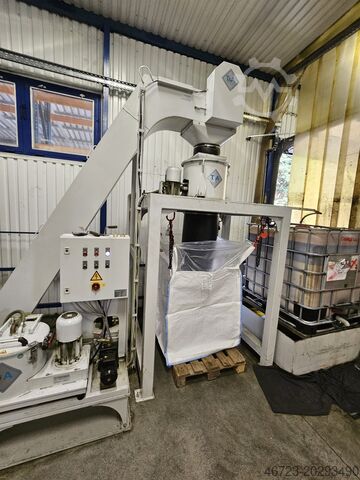

- Trasportatore a nastro raschiante trucioli KF 300/380/2:
• Lunghezza totale ≈ 4000 mm • Altezza scarico 1800 mm • Larghezza trasportatore 380 mm, altezza 300 mm • Angolo inclinazione 60°
• Catena tipo DIN 8165, passo 63 mm, carico rottura 60.000 N
• Azionamento motoriduttore con frizione di sicurezza e controllo arresto
• Rivestimento inferiore in acciaio al manganese antiusura e copertura totale
- Tramoggia di carico:
• Volume 1 m³ • Sensore a ultrasuoni per arresto automatico a vuoto

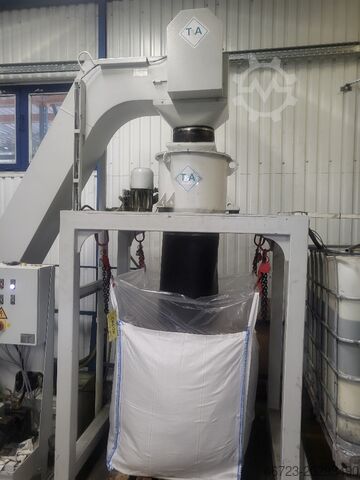

- Strizzatore/Centrifuga trucioli SCORO Z3C:
• Centrifuga disoleatrice completamente automatica per trucioli corti scorrevoli
• Ingresso 350 × 350 mm • Scarico trucioli Ø 400 mm
• Motore 2,2 kW, IP54, 400 V / 50 Hz, con freno 24 V e protezione termica
• Tamburo Ø 300 mm, velocità 1900 giri/min, larghezza fessura 0,2 mm, griglia in acciaio inox
• Portata ≈ 400 kg trucioli di ottone (secondo forma e materiale)
- Basamento centrifuga: struttura saldata in acciaio su misura per altezza Big-Bag
- Vasca refrigerante (a 3 camere): 600 × 600 × 350 mm con pompa di lavaggio, pompa di scarico e controllo livello
- Vaschetta di raccolta: copre l’intera superficie d’impianto
- Quadro elettrico:
• PLC Siemens S7 • Alimentazione 400 V / 50 Hz • Controllo 24 V DC • Comandi integrati su porta
• Predisposizione per futura integrazione frantumatore trucioli V200
- Verniciatura: sistema RAL (su richiesta cliente), quadro elettrico RAL 7035
Documentazione: Manuale d’uso, lista ricambi, disegni, schemi elettrici, dichiarazione CE, libro prove (in tedesco e ungherese)
Installazione e messa in servizio: Inclusi trasporto, montaggio, avviamento e formazione del personale
Carrelli raccolta trucioli: 16 pz (600 × 600 × 600 mm, ≈ 180 L ciascuno)

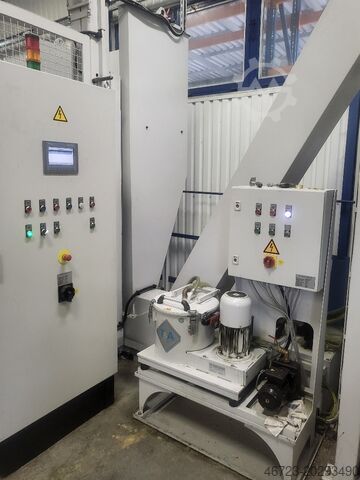

Centrifuga refrigerante 2-fasi TORNADO 200 RT-S:
• Versione stazionaria per pulizia refrigerante recuperato e asciugatura solidi
• Motore 2,2 kW, 400 V / 50 Hz con freno elettrico e meccanico
• Velocità tamburo 3900 giri/min • Capacità fanghi 15 kg • Inserto tamburo NBR
• Livello rumorosità < 70 dB(A) • Interblocchi di sicurezza IFM & Euchner
• Pompa A40-110B/A (0,55 kW, ≈ 60 L/min) con tubo aspirazione DN 25
• Quadro elettrico indipendente (400 V / 50 Hz, 24 V DC)
