CABINA DI VERNICIATURA A POLVERE

VOGAMAKINA VFDK

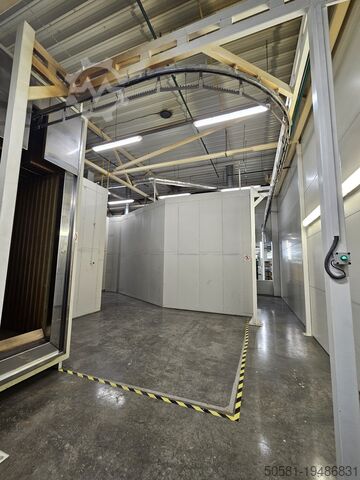

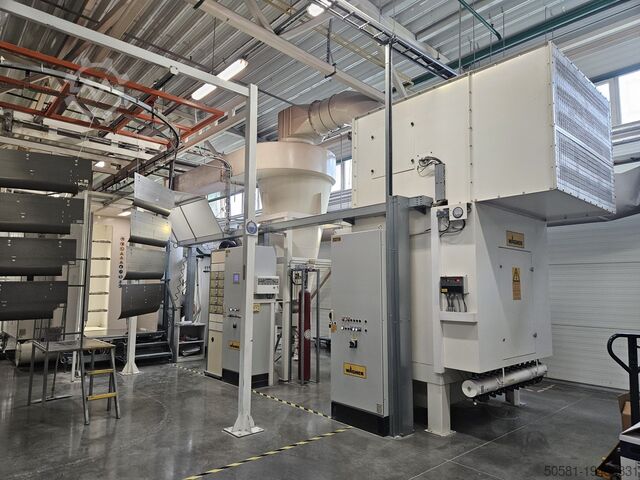

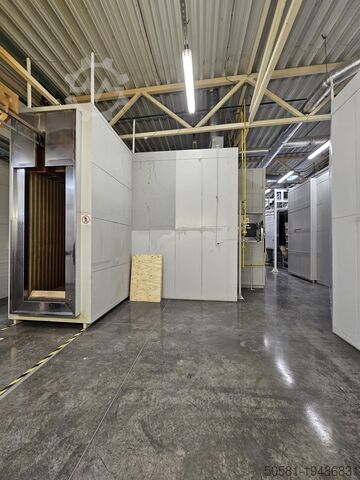

Condizione: usata, Anno di produzione: 2010, Funzionalità: perfettamente funzionante, Impianto Wagner per verniciatura a polvere in vendita! Dispositivo per verniciatura a polvere, anno 2010, composto da: Cabina: Prima Cube 16000 Alimentazione polvere: Powder Center Recupero polvere: Cyclon Filter 16000 Generatore di movimento: KHG 350 Configurazioni di processo produttivo INCLUSE: I. Presupposti Dimensione massima dei pezzi: LxPxA = 2600x400x1850 mm II. Attrezzature Trasportatore tecnologico automatico velocità V = 1,2 m/min. Regolazione velocità tra 0,5-2,5 m/min 1. Postazione di pretrattamento MNA-3-LPG, lunghezza totale 16,7 m Lunghezza ingresso = 2,5 m a. Lavaggio, sgrassaggio e fosfatazione; L = 3,6 m -numero di telai spruzzatori – 10 -numero di ugelli per telaio – 18 -numero totale di ugelli – 180 -portata pompa – 162 m3/h -potenza pompa – 15 kW -serbatoio 4 m3 per liquido attivo -scambiatore di calore interno con bruciatore a GPL – 160 kW -temperatura 50°C -separatore meccanico di oli -filtro soluzione -sistema di dosaggio, pompa a membrana con regolatore tempo di lavaggio – 3 min b. Zona sgocciolamento L = 3,1 m tempo di sgocciolamento – 2 min 30 sec c. Primo risciacquo; L = 1,2 m -numero di telai spruzzatori – 4 -numero di ugelli per telaio – 18 -numero totale di ugelli – 64 -portata pompa – 38 m3/h -potenza pompa – 3 kW -serbatoio 1,5 m3 per acqua tempo primo risciacquo – 1 min c. Zona sgocciolamento L = 3,1 m tempo di sgocciolamento – 2 min 30 sec d. Risciacquo fine; L = 1,28 m -numero di telai spruzzatori – 3 -numero di ugelli per telaio – 18 -numero totale di ugelli – 54 -portata pompa – 33 m3/h -serbatoio 1,5 m3 per acqua -potenza pompa – 3 kW -un telaio spruzzatore supplementare -numero di ugelli per telaio – 18 tempo risciacquo fine – 1 min e. Zona sgocciolamento L = 2 m tempo di sgocciolamento – 1 min 40 sec Tre aperture per collegamento al sistema di aspirazione con tre ventilatori Area operativa in acciaio inox. Ksdoww Adtepfx Ad Hjdw Tubi in PVC o acciaio inox. 1 unità 2. Essiccatore automatico dopo lavaggio AST-1-KLPG: - Dimensioni area operativa LxPxA = 7000x3000x2800 - Barriere d’aria su ogni lato per evitare dispersioni termiche - Uno scambiatore di calore indiretto riscaldato con gas GPL per una potenza nominale di 200 kW - Tre ventilatori portata aria 6000 m3/h ciascuno - Due aperture per collegamento al sistema di aspirazione - Sensore di temperatura e regolatore di temperatura - Sensore di surriscaldamento - Sensore di circolazione - Area operativa realizzata in acciaio zincato - Isolamento termico spessore 200 mm - Tempo di essiccazione 10 min 1 unità 3. Forno automatico di polimerizzazione APT-2-KLPG per vernici in polvere - Dimensioni area operativa LxPxA = 10200x3600x2800 - Barriera d’aria su un lato contro le dispersioni di calore - Due scambiatori di calore indiretti alimentati a GPL per una potenza nominale di 300 kW ciascuno - Otto ventilatori di ricircolo, capacità ciascuno 6000 m3/h - Due aperture per collegamento al sistema di aspirazione - Sensore di temperatura e regolatore di temperatura - Sensore di surriscaldamento - Sensore di circolazione - Area operativa in acciaio zincato - Isolamento termico spessore 200 mm - Tempo di polimerizzazione 25 min 1 unità 4. Sistema di trasporto aereo ATR-ADAX per la linea di verniciatura, composto da: • Tratto rettilineo con ganci L = 400 mm 146 m • Stazione di trazione 2 pz • Stazione di tensionamento 1 pz • Stazione di lubrificazione catena 1 pz • Disegno struttura di supporto binario 1 set
