Rettificatrice cilindrica

EMAG WPG 7

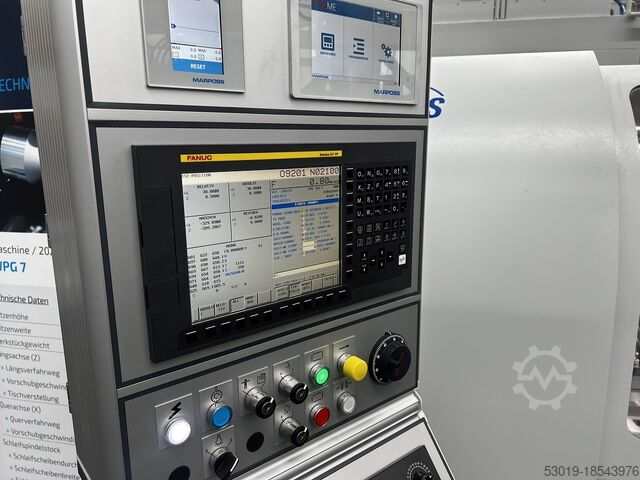

Condizione: come nuova (articolo di esposizione), Anno di produzione: 2025, In offerta una rettificatrice cilindrica esterna EMAG WPG 7 – rettificatura esterna ai massimi livelli e in uno spazio minimo. L’ingombro della WPG 7 è di soli 1.800 x 2.400 mm. La macchina è ideale per la lavorazione di piccoli alberi o ingranaggi. La WPG 7 può essere caricata sia manualmente che tramite soluzioni automatizzate (come trasportatori a catena e portali lineari). CONTROLLO Fanuc 0i DATI TECNICI Lunghezza pezzo: max. 250 mm Diametro di rettifica: max. 80 mm Altezza punte: 100 mm Distanza tra le punte: 380 mm Peso del pezzo: max. 30 kg Diametro mola: max. 500 x 80 mm Prezzo, tempi di consegna e dotazione della macchina da concordare. Blodpfx Aotlrkbjbmsh

Condizione: usata, Anno di produzione: 1974, Diametro ruota - max. 400 mm Larghezza ruota 75 mm Potenza totale richiesta 25 kW Peso della macchina circa 7 tonnellate L O R E N Z Macchina per la sagomatura di ingranaggi ad alte prestazioni Tipo LS 400 Anno di costruzione 1975 S/N 12592 _____ diametro massimo della ruota esterna 400 mm* (eventualmente maggiore) Ø massimo della dentatura interna circa 350 mm larghezza massima della ruota 75 mm Gamma di moduli 0,5- 6 Lunghezza della corsa 82 mm Regolazione della posizione della corsa 0 - 100 mm Sporgenza del mandrino d'impatto/corpo macchina 205 mm Attacco interno del mandrino circa MK 5 Velocità di corsa sgrossatura/finitura 118 - 1.000 /min. Dimensione tavola 400 mm Foro della tavola 125 mm Altezza di montaggio tra tavola e min./max. 190/290 mm Sporgenza fissa del mandrino di sagomatura 250 mm Corsa assiale della tavola circa 295 mm Numero di denti circa 12 - 150 Campo di avanzamento Profondità dei denti 0,01 - 0,063 mm / corsa - Avanzamento rotondo con Diametro del rullo 125 0,125 - 3,150 mm / corsa Azionamento mandrino/totale circa 19 kW / 25 kW- 380 V - 50 Hz Peso 7.000 kg Accessori / attrezzature speciali: "Guida rettilinea idrostatica con unità idraulica separata, "Piastra intermedia incorporata di 100 mm per sollevare la testa di spinta, "Sistema di bloccaggio idraulico dei pezzi RINGSPANN incorporato nella tavola per pezzi piatti e per il bloccaggio di pezzi interni, Diverse campane di serraggio per diversi diametri di pezzo "Regolazione continua della velocità di corsa per sgrossatura e finitura. (SIMOREG DC-Master) " Cambio automatico della velocità di corsa e cambio automatico dell'avanzamento per Lavorazione di sgrossatura e finitura fino a 3 tagli, " fissaggio automatico e motorizzato della corsa in posizione superiore dopo la finitura finitura " Quadro elettrico e di comando separato, " Unità refrigerante incorporata con convogliatore di trucioli e separatore magnetico " Circa 20 marce di cambio, Condizioni : da soddisfacenti a buone, pronte per la dimostrazione a breve Consegna : franco magazzino - come ispezionato Bodpfx Abst Hww Domelh Pagamento : rigorosamente netto - dopo il ricevimento della fattura

Anno di produzione: 1971, Condizione: usata, Dettagli tecnici: Diametro ruota - max.: 300 mm Modulo - max.: 5 Modulo - min.: 0,5 Massimo peso del pezzo: 60 kg Peso della macchina circa: 4,0 t Dimensioni macchina: 1800x1850x2500 mm Dimensioni del quadro elettrico: n. 1: 1930x400x1920 mm Dimensioni del quadro elettrico: n. 2: 800x230x1950 mm Dimensioni:: Sistema di scarico dell'aria: 1400x700x560 mm Dimensioni del sistema di raffreddamento LxWxH: 1,2 x 1,0 x 0,45 m rettificatrice per fianchi di ingranaggi a controllo elettronico fino al modulo 5 e Ø 240-300 mm Velocità di avanzamento per giro del pezzo variabile in continuo 0,4 - 3,2 mm massimo/minimo Numero di denti: 130 / 12 Bodpfxevc Apbs Abmolh massimo/minimo Angolo di pressione: 30° / 14°30` massimo/minimo Passo spirale con 24 denti: 6000 / 200 mm massimo angolo dell'elica del dente, entrambi i lati: 45° Velocità della vite senza fine di macinazione 1900 giri/min. senza dispositivo di medicazione Attrezzatura: circa 77x vari cambi di marcia, prolunghe per tubi e vari utensili Ci sono due di queste macchine in vendita. Entrambe le macchine sono alimentate tramite due quadri elettrici condivisi e un sistema di scarico dell'aria. *

Condizione: eccellente (usata), Anno di produzione: 1999, Larghezza massima della mola: 15 mm Diametro massimo della mola: 110 mm Modulo max. 0,5 - 10 Angolo di ingranamento 15 - 25° Velocità di rotazione 2800 giri/min Fabbisogno totale di potenza 0,4 kW Peso della macchina ca. 0,02 t Bledpfovibc Hex Abmsh Ingombro ca. 0,4 x 0,2 x 0,2 m Per la profilatura di vite di rettifica per macchine per la rettifica dei fianchi dei denti. Profilatura finale e di ripresa su modelli: NZA, AZA, RZ 300 E, RZ 301 S, RZ 362 A, AM... Piastra di regolazione destra con regolazione micrometrica assiale Piastra di regolazione sinistra con regolazione micrometrica radiale 2 mandrini motorizzati di precisione per il montaggio dei dischi diamantati.

Condizione: usata, Anno di produzione: 1995, Diametro di rettifica: 350 mm Lunghezza di rettifica: 1000 mm Altezza delle punte: 175 mm Bljdpfx Absyatx Sjmjh Macchina parzialmente revisionata con protocollo di misurazione secondo le tolleranze delle macchine nuove NUOVO controllo Eckelmann ENC con software di rettifica BEMA Asse B a controllo numerico Dispositivo per rettifica interna diametro 80 mm Mola da sinistra diametro 400 mm Mola da destra diametro 300 mm Mandrino per rettifica interna HJN 828 Contropunta idraulica Microregolazione Sistema di misurazione KEL SET

Condizione: usata, Diametro di rettifica 350 mm Lunghezza di rettifica 1000 mm Altezza centrale 175 mm Spazio necessario ca. 3,6/3,5 metri Come leader mondiale nel campo della revisione Kellenberger / Retrofit non solo siamo in grado di ripristinare le macchine alla qualità di una macchina nuova e con garanzia, ma può anche fornirti il servizio per le tue macchine è: Serie Kel-Varia di Kellenberger con controllo Kelco 90. Revisione meccanica: -revisione completa della macchina secondo il protocollo di misura Kellenberger -Nuova cabina di facile manutenzione -Riverniciatura Revisione elettrica: - Nuovo controllo CNC moderno per RETTIFICATRICE CILINDRICA con Superficie di rettifica rotonda BEMA -Armadio di controllo di nuova costruzione -Nuova tecnologia di azionamento -Sostituzione di tutti i cavi elettrici, pressostati Berus, ecc. -Nuove scale assolute in vetro in x e z -Nuovo encoder assoluto (asse B) Dotazione standard: -WSS con cono MK5, opzionalmente con adattatore MK5/cono corto -RST con cono MK4. Opzionalmente con regolazione fine - Rettifica testa T1/T2/T3 Blodpfx Aouwv H Hsbmsh -T1 diametro mola 400mm - Diametro mola T2 300mm - Dispositivo di rettifica interna T3 azionato da cinghia tramite motore del mandrino di rettifica. -Motore mandrino di rettifica 4,4KW -Alta risoluzione dell'asse B -Sistema di misura Marposs per la misurazione delle mole. -Posizionamento longitudinale Marposs -GAP Control (sensore sulla testa portamola)ELASO integrato nell'interfaccia di controllo -Bilanciamento semiautomatico ELASO integrato nell'interfaccia di controllo - Misurazione della mola BEMAT Opzioni a pagamento: -Mandrino per rettifica interna HF - Testa portapezzo ad alta precisione ed estremamente resistente all'inclinazione - Controllo della misurazione -Aspirazione -Filtro a nastro di carta Sterzo: Cicli di rettifica di base - Azzeramento pezzo con Z-Pos (posizionamento longitudinale) -Misurazione mola con BEMAT -Sensore di spazio - Misurazione dei diamanti da ravvivare - Correzioni -Rettifica cilindrica esterna ed interna (Rettifica a pendolo e a tuffo) - Rettifica conica esterna ed interna (rotazione dell'asse B, ravvivatura con mola dritta) -Rettifica raggi esterni ed interni (Raggio rivestito sul disco) Cicli di rettifica opzionali - Scanalatura del profilo esterna ed interna con disco profilato - Rettifica di profili esterni ed interni con disco dritto -Filettature esterne e interne a uno e più principi Rettifica con angolo del fianco selezionabile liberamente -Rettifica filettature trapezoidali -Rettifica non circolare esterna ed interna 15.000

Condizione: usata, numero macchina/veicolo: 2414-0075 bzw. 2314-0703, Tabella dimensioni: 520 x 1000 mm 6 Flauti: 16 mm Distanza di Groove: 90 mm Piastra di bloccaggio può essere orizzontalmente ruotato a destra e sinistra a mai: 45° Bljdpfx Abeb Hmbpsmsh da / per la macchina inclinabile mai: 15° destra e sinistra inclinazione mai: 15° carico ammissibile muoversi: 1000 kg carico ammissibile rigida tabella circa: 1500 kg : Peso 376 Adatto per la fresatura di macchine copertina: FP 3 L; FP 3 LG. FP 3 LV

Condizione: come nuova (articolo di esposizione), Anno di produzione: 2025, Viene offerta una rettificatrice universale convenzionale EMAG W 11 Evolution. La rettificatrice cilindrica per esterni, interni e piani è perfetta per la produzione di pezzi singoli, prototipi e piccole serie. La base delle macchine EMAG W 11 Evolution è il comprovato concetto delle rettificatrici cilindriche KARSTENS. Priva di idraulica, assi azionati da servomotori con vite a ricircolo di sfere, inserimento dati dei parametri di rettifica tramite touchscreen, dressing automatico con compensazione e retrazione automatica. DATI TECNICI Lunghezza pezzo: max 1.500 mm Altezza punte: 200 mm | Opzione 320 mm Peso pezzo: 250 kg Diametro mola esterna: max 500 x 80 mm Contropunta mandrino pezzo: MK 4 | Opzione MK 5 / MK 6 Contropunta: MK 4 Bledpfxotmrlhs Abmsh Prezzo, tempi di consegna e dotazioni della macchina su richiesta.

Condizione: come nuova (articolo di esposizione), Anno di produzione: 2023, Funzionalità: perfettamente funzionante, TAKISAWA TM-3000Y2 FANUC 0iTF PLUS. CONDIZIONI PARI AL NUOVO. ANNO 2023. TORNIO CNC MULTITASKING A DOPPIA TORRETTA, ASSI Y SUPERIORE E INFERIORE. DIMENSIONE STANDARD AUTOCENTRANTE 8” + 6”. DOTAZIONE: - Corsa asse Y +45/-45 mm – torretta inferiore (asse Y2) - Corsa asse Y +45/-45 mm – torretta superiore (asse Y1) - Evacuatore trucioli laterale destro, tipo a cerniera (Moretech, Giappone) - Sistema soffiaggio aria – mandrino destro - Funzione posizionamento fase di lavoro (funzione salto coppia asse C) - Tubazione refrigerante sopra i mandrini destro e sinistro - Pompe refrigerante 400W – 3 unità - Skimmer dell’olio (separatore olio/acqua), box separatore olio - Pressostato idraulico - Illuminazione a LED - Sistema di lubrificazione automatica e raccoglitore - Manuali macchina e manuali operatore - Piastra di livellamento a torretta - Sistema spegnimento automatico - Trasformatore 415V / 3F / 50Hz - Pacchetto utensili standard - Copritorretta (6 pezzi) x 2 - Torretta servoassistita inferiore (Y2) – 12 stazioni motorizzate - Torretta servoassistita superiore (Y1) – 12 stazioni motorizzate - Autocentrante idraulico passante 3 griffe 6" ~ Kitagawa B-206 mandrino destro - Autocentrante idraulico passante 3 griffe 8" Kitagawa BR-08 – mandrino sinistro - Inserimento diretto quote disegno - Funzione interpolazione elicoidale - Sistema monitoraggio utensili Raku-Raku - 2 pompe refrigerante alta pressione 9 bar (Nihon) - Lampada di segnalazione (3 colori) - Interfaccia alimentatore barre – tipo caricatore multiplo Bljdpjxrpnrefx Abmoh - Dispositivo scarico barre residue - Unloader con nastro di scarico pezzi - Dispositivo rapido impostazione utensili – manuale entrambi le torrette - 4 unità motorizzate assiali ER25, 6000 giri/min, rapporto 1:1, raffreddamento esterno - 1 unità motorizzata radiale ER25, 6000 giri/min, rapporto 1:1, raffreddamento esterno CARATTERISTICHE MACCHINA CENTRO DI TORNITURA CNC CON DOPPIO MANDRINO, DOPPIA TORRETTA E ASSE Y. - 2 torrette servoassistite ad alta precisione, 12 stazioni ciascuna - Mandrino sinistro: 4.500 giri/min - Mandrino destro: 6.000 giri/min - Torrette superiore e inferiore: velocità utensili motorizzati 6.000 giri/min - Asse Y torrette: ±45 mm - Autocentranti standard 8” + 6” CAPACITÀ LAVORAZIONE: - Diametro massimo tornitura: 215 mm - Lunghezza massima tornitura: 620 mm - Passaggio barra mandrino sinistro Ø65 mm - Passaggio barra mandrino destro Ø42 mm CORSE ASSI: Torrette superiori: - X1: 190/90 mm - Y1: 90 (±45) mm - Z1: 660 mm Torrette inferiori: - X2: 190/90 mm - Y2: 90 (±45) mm - Z2: 660 mm Corsa A (mandrino destro): 660 mm MANDRINO SINISTRO - Autocentrante Ø8” (203 mm) - Velocità: 4.500 giri/min - Inclinazione minima (asse C): 0,001° - Attacco mandrino: A2-6 - Foro mandrino: Ø77 mm MANDRINO DESTRO - Autocentrante Ø6” (152 mm) - Velocità: 6.000 giri/min - Inclinazione minima (asse C): 0,001° - Attacco mandrino: A2-5 - Foro mandrino: Ø53 mm TORRETTE SUPERIORE E INFERIORE - Numero utensili (superiore/inferiore): 12 - Sezione utensile tornitura: 25 mm - Diametro barra alesatrice: 32 mm - Diametro utensile fresatura: 16 mm - Velocità utensili motorizzati: 6.000 giri/min - Numero utensili motorizzati (superiore/inferiore): 12 RAPIDITÀ AVANZAMENTI - Torrette superiore: X1/Y1/Z1: 20/12/40 m/min - Torrette inferiore: X2/Y2/Z2: 20/12/40 m/min - Corsa rapida A (mandrino destro): 40 m/min MOTORI - Mandrino sinistro: 15,0/11,0 kW - Mandrino destro: 11,0/7,5 kW - Motore utensili motorizzati: 5,5/3,7 kW - Motori assi X1/

Condizione: usata, Anno di produzione: 1983, Dettagli tecnici: Blsdpfx Absr R Elhsmeh Diametro interno: 140 mm Fabbisogno di potenza totale: 5,5 kW Peso della macchina circa: 1,8 t Spazio richiesto circa: 2,8 x 2,5 m peso massimo del pezzo: 15 kg Diametro di serraggio massimo: 140 mm Lunghezza di serraggio: 250 mm Diametro massimo foro rettificabile: 0,8-90 mm piccolo/grande foro rettificabile: 160 mm Altezza centrale: 90 mm Mandrino pezzo a variazione continua: 112-1000 giri/min
