Robot industriale

Vieweg Desktop Dispensing Robot VR3403

Robot da tavolo VR3403F - Versione per impieghi gravosi Codice articolo 505945
+Startbox per la serie di robot JR-3000 Articolo n. 505832
+TeachBox II per la serie di robot JR-3000 Articolo n. 508351
+ Recinto

Robot di distribuzione
I robot di dosaggio consentono l'erogazione automatizzata e controllata dei materiali su un pezzo in lavorazione. Grazie ai nostri robot industriali, il processo di dosaggio può essere controllato in modo affidabile ed estremamente ripetibile. La programmazione dell'applicazione è semplice da configurare e può essere personalizzata in base alle esigenze. Il funzionamento del robot erogatore è semplice e intuitivo

Questa è la versione più resistente del VR3403F. La capacità di carico dell'utensile è di 15 kg. Il pezzo in lavorazione può avere un peso massimo di 20 kg.
Crodpowanafefx Afhoh
Il modello VR3400F ha un campo di lavoro di 400 x 400 mm. La programmazione della routine di erogazione può essere effettuata facilmente tramite il Teachbox, fornito con il robot, oppure tramite software per il sistema operativo Microsoft® Windows®.
Operazione:
I nostri robot di dosaggio cartesiani interpolano automaticamente linee e curve su tutti gli assi. Il software potente e intuitivo fornisce all'utente una guida chiara per una creazione rapida e semplice dei programmi. Ciò significa che il dispositivo è pronto all'uso entro pochi minuti.
Opzioni di connessione:
Il sistema è dotato di un'interfaccia di segnale I/O (16 x ingressi / 16 x uscite) per il controllo di sistemi esterni.
Programmazione:
La programmazione avviene tramite un teach box (display a 13 righe, illuminato). Erogazione perfetta grazie ai movimenti continui del percorso. Opzionalmente software Windows® e CAD per l'inserimento delle coordinate.
Caratteristiche:
Punti, linee, archi e cerchi
Guarnizioni, getti, riempimenti e isolamenti
Dosaggio perfetto grazie alla precisione di ripetizione max. Deviazione di 0,01 mm
Non sono richieste competenze informatiche
Veloce, preciso e affidabile
Dati tecnici:
Velocità PTP: asse X 900 mm/s; Asse Y 900 mm/s; Asse Z 400 mm/s; Asse R 900 °/s
Velocità CP: 850 mm/s Combinazione di movimenti X/Y/Z
Precisione di ripetizione: ± 0,007 mm per asse
Capacità di memoria: Max. 32.000 punti per carta di sistema
Controllo: PTP (punto a punto) e CP (movimento continuo)
Interpolazione: assi XYZ simultanei (CP) Interpolazione di linea 3D
Programmazione: immissione dati remota e manuale (MDI)
PLC: 100 programmi, 1000 step per ogni programma
Segnali I/O: I/O DI SISTEMA 16 segnali di ingresso e 16 segnali di uscita; USER I/O-1 (opzionale) 8 segnali di ingresso e 8 di uscita (inclusi 4 relè); I/O-MT (opzionale): può anche controllare fino a due motori esterni
Interfacce esterne: RS-232C (3 canali) per dispositivo esterno; USB per l'archiviazione e il caricamento di programmi o il backup; Bus di campo CC-Link; DispositivoNet; Profibus (opzionale); LAN per connessioni hub industriali PoE
Umidità relativa: 35-85% senza condensa
Colore: verde
Azionamento: Passo-passo
Installazione: Robot da tavolo

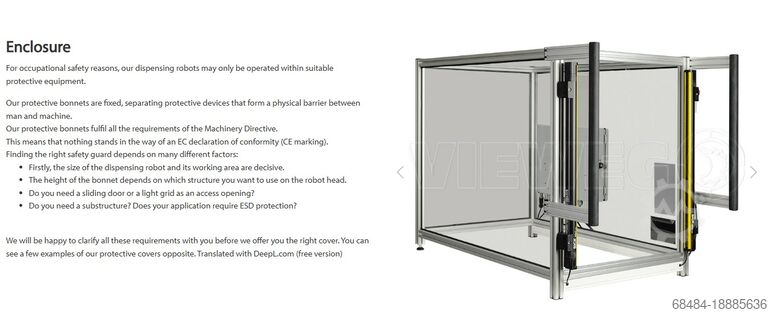

Allegato
Per motivi di sicurezza sul lavoro, i nostri robot di dosaggio possono essere utilizzati solo indossando adeguati dispositivi di protezione individuale.

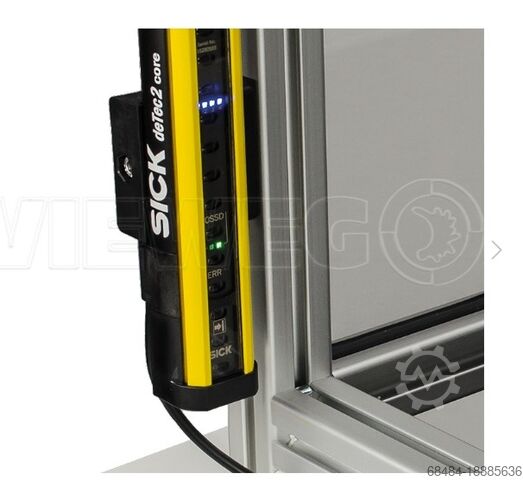

Le nostre cuffie protettive sono dispositivi di protezione fissi e separanti che formano una barriera fisica tra uomo e macchina.
Le nostre cuffie protettive soddisfano tutti i requisiti della Direttiva Macchine.
Ciò significa che nulla ostacola la dichiarazione di conformità CE (marcatura CE).
Trovare la
