Tavole circolari usato in vendita (81)

Condizione: buona (usata), Tavola rotante, tavola rotante di indicizzazione, testa divisoria, testa divisoria -Superficie di serraggio: Ø 400 mm -Scanalatura: mm -Altezza: 150 mm -Dimensioni: 600/700/H150 mm -Peso: 147 kg Kljdpfscilmlox Al Aju

Condizione: buona (usata), Dispositivo di rotazione, 4° asse, tavola rotante, divisore rotante, tavola rotante controllata, divisore, testa divisoria, tavola circolare indicizzata con giunto rotante -Produttore: Fibro, tavola rotante Fibroplan con azionamento -Tipo: NC1.03.0340.1.1.04.04 -Diametro tavola: 340 mm -Bloccaggio: idraulico -Azionamento: servomotore Indramat tipo 112B-0-LD-4-C/180-A-0/Wi533LX/S011 -Quantità: 2 tavole rotanti disponibili (1 con piastra base) -Prezzo: per pezzo -Dimensioni: 660/640/H550 mm (con piastra base) -Peso: 420 kg (con piastra base) /cad. Klodpfx Alohvtcbe Aeu

Condizione: eccellente (usata), 1.- Dimensione del piatto ..... Ø350 mm 2.- Foro centrale ..... Ø52H7 3.- Altezza del tavolo (asse verticale)..... 300 mm 4.- Altezza al centro (asse orizzontale) ..... 300 mm 5.- Altezza totale ..... 450 mm 6.- Larghezza delle fessure a "T" ..... Centrale 12H7 Riposo 12H10 7.- Bloccaggio su entrambi gli assi ..... Idraulico 8.- Capacità di carico (centrata sulla piastra): * Asse verticale (tavola orizzontale) ..... 200 Kg * Asse orizzontale (tavolo verticale) ..... 200 Kg * Con contropunta ..... 300 Kg 9.- Coppia ammissibile dell'asse di rotazione (70- 90/1- I) ..... 1.400 Nm 10.- Coppia di rotazione ammissibile dell'asse di ribaltamento (70- 90/1- D) ..... 1.400 Nm 11.- Risoluzione su entrambi gli assi ..... 0,001º 12. 12.- Riduzione dell'albero di rotazione ..... 90/1 13.- Riduzione dell'asse di ribaltamento ..... 90/1 14.- Precisione di divisione dell'asse di rotazione (Heidenhain ROD285C)..... ± 7 secondi 15.- Precisione di divisione dell'asse di ribaltamento (Heidenhain ROD285C) ..... ± 7 secondi 16.- Pressione di bloccaggio dell'albero rotante ..... 50 BAR 17.- Pressione di bloccaggio dell'albero di ribaltamento ..... 80 BAR 18.- Coppia di bloccaggio albero di rotazione ..... 1.200 Nm 19.- Coppia di bloccaggio dell'albero inclinabile..... 2.800 Nm 20.- Velocità del motore dell'albero di rotazione ..... 2.000 rpm 21.- Velocità del motore dell'albero di ribaltamento ..... 2.000 giri/min 22.- Velocità dell'albero di rotazione ..... 22,2 rpm 23.- Velocità dell'albero di ribaltamento ..... 22,2 giri/min 24.- Coppia dell'albero di rotazione raccomandata..... 8 ¸ 12 Nm Kedpfx Ajhq Un Nsl Aslu 25.- Coppia raccomandata dell'albero di ribaltamento ..... 12 ¸ 18 Nm 26.- Coppia massima trasmissibile asse di rotazione ..... 430 ¸ 645 Nm 27.- P [...]

Condizione: eccellente (usata), 1.- Dimensione della piastra Ø 400 mm 2.- Foro centrale 3.- Altezza centrale 250 mm 4.- Posizione di lavoro Piastra verticale (asse orizzontale) 5.- Capacità di carico (centrata sulla piastra) * Asse orizzontale (piano verticale) 500 Kg * Asse verticale (piano orizzontale) 1.250 Kg * Asse verticale con contropunta (piastra orizzontale) 1.250 Kg 6.- Piastra rotonda Ø 400mm fissata alla sella del tavolo per mezzo di un cuscinetto combinato di precisione tipo THK, tipo RE25025 e un cuscinetto radiale rigido posteriore. Questo dà al tavolo una grande rigidità. 7.- Trasmissione a ingranaggi SPIRSIN in acciaio temperato. Rapporto 90/1 Rif. 90-90/1-I 8.- Trasmissione tra motore e pignone mediante pulegge e cinghia dentata. Rapporto 48/36=1,333/1 9.- Rapporto totale: 120/1 10.- Coppia raccomandata (Tipo Alpha iF12/3000 HV) 12 Nm 11.- Velocità del motore 3.000 rpm 12.- Velocità massima di rotazione 25 rpm 13.- Sistema di bloccaggio idraulico .....P = 50 bar. 14.- Coppia di serraggio.....3.800 Nm 15.- Pressostato per la conferma dei segnali di serraggio/non serraggio. 16.- Forza assiale massima.....55.000 N. 17.- Coppia di serraggio tangenziale.....3.800 Nm. 18.- Momento di ribaltamento..... 8.950 Nm. 19.- Equipaggiato con un encoder di precisione HEIDENHAIN, tipo RCN 2390F, direttamente sull'albero del mandrino. a. Posizionamento ..... ± 5 sec. b. Ripetibilità ..... ± 1,5 sec. Ksdpfx Ashq Uklel Aslu 20.- Planarità del mandrino rotante 0,030 mm 21.- Squadratura tra la base e il piatto ..... 0,020 mm 22.- Concentricità del foro centrale 0,010 mm 23.- Peso senza motore (circa) [...]

Condizione: eccellente (usata), Anno di produzione: 2010, Eccellente condizione può essere dimostrato se richiesto abbiamo anche un video di esso in esecuzione Kljdpfeq Rcilex Al Aeu abbiamo anche una contropunta se richiesto

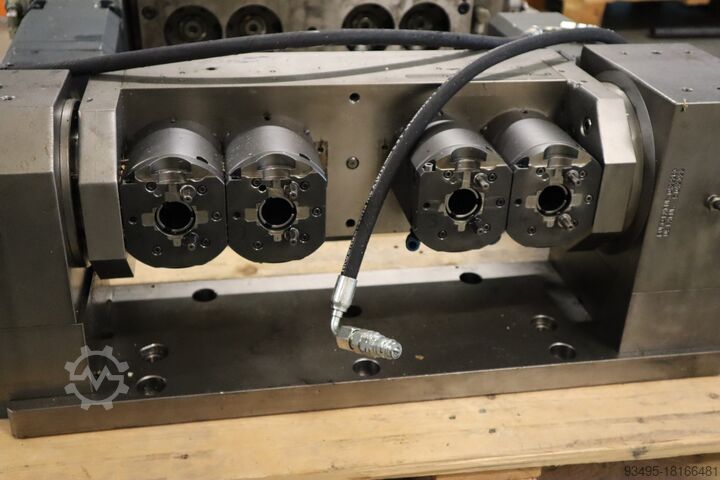

Condizione: pronta per il funzionamento (usata), altezza totale: 300 mm, larghezza totale: 550 mm, lunghezza totale: 800 mm, Tavola rotante Hainbush a 4 assi, inclusi 4 attacchi rapidi. Abbiamo 2 tavole rotanti simili in totale, il prezzo è per ogni tavola. Klsdpevmp Avsfx Al Aou
